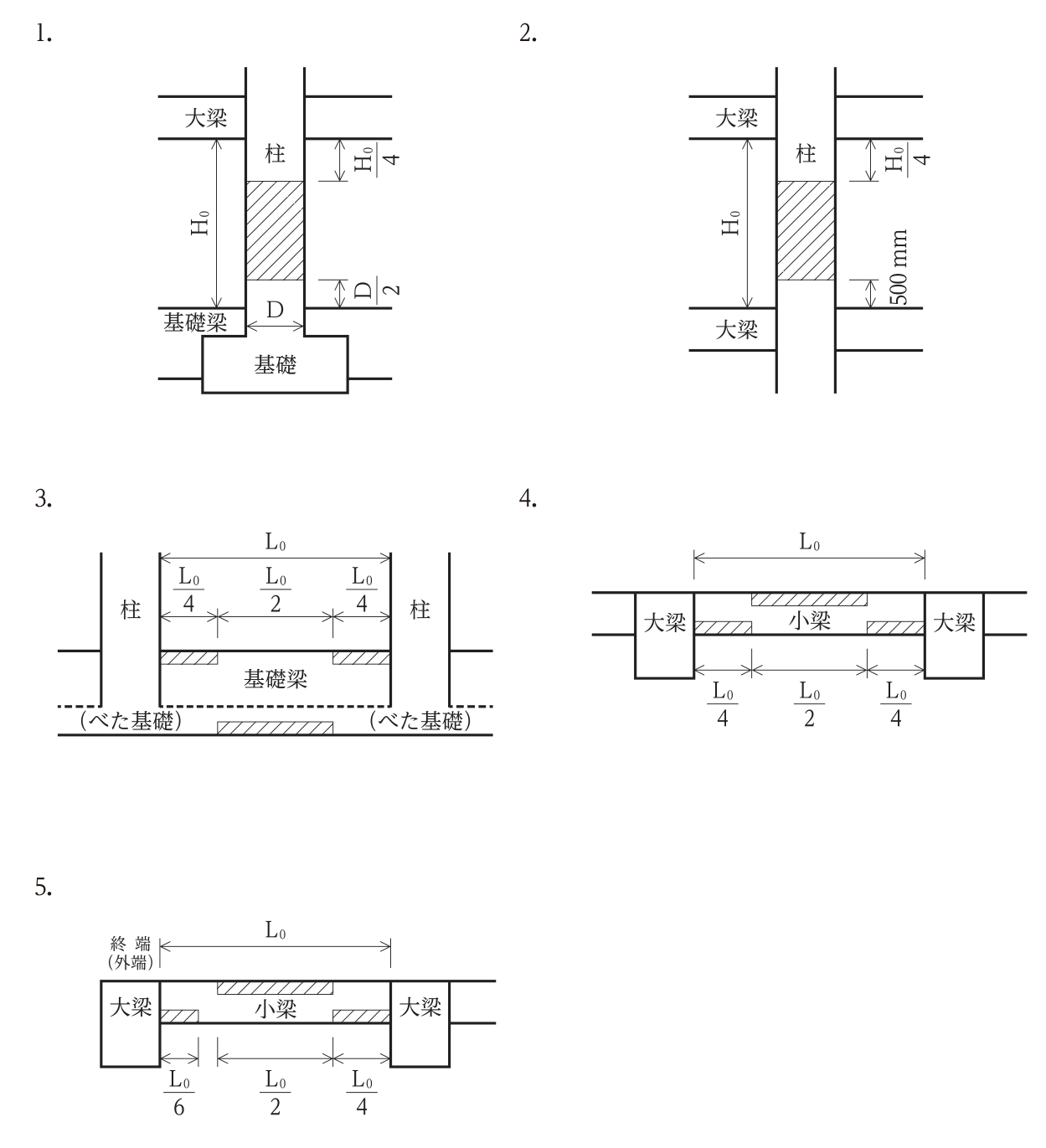

主筋の継手を設けてよい範囲

正解

正解：(1) (1) の図

解き方

1. (1)が最も不適当である。基礎梁に接する接地階の柱（柱脚部）の主筋の継手は，基礎梁上端から柱せいD以上離した位置から，柱の内法高さH0の3/4以下の範囲に設ける。図の下端の位置をD/2としているのは誤りである。
2. 一般階の柱の継手は，梁上端から500mm以上，かつ柱の内法高さの3/4以下（上の梁下端からH0/4以上下がった位置まで）の範囲に設けるので(2)は適当である。
3. 梁の継手は引張力の小さい位置に設ける。鉛直荷重を受ける大梁・小梁は，上端筋を中央部L0/2，下端筋を端部L0/4の範囲とし，小梁の外端（終端）側の下端筋は端部L0/6の範囲とする。べた基礎の基礎梁は地反力により応力が逆向きとなるので，上端筋を端部，下端筋を中央部とする。

選択肢ごとの解説

1. (1)適当でない。柱脚部の継手の下端の位置は，基礎梁上端からD/2ではなく，柱せいD以上離す。
2. (2)適当。一般階の柱の継手は，下の梁上端から500mm以上，上の梁下端からH0/4以上離れた範囲（内法高さの3/4以下）に設ける。
3. (3)適当。べた基礎（耐圧スラブ付き）の基礎梁は地反力を受けて応力が一般の梁と逆になるので，上端筋の継手を両端部L0/4，下端筋の継手を中央部L0/2の範囲に設ける。
4. (4)適当。両端が大梁に接する小梁は，上端筋の継手を中央部L0/2，下端筋の継手を両端部L0/4の範囲に設ける。
5. (5)適当。外端（終端）のある小梁は，上端筋の継手を中央部L0/2，下端筋の継手を外端側はL0/6，連続端側はL0/4の範囲に設ける。
