バーチャート工程表（全体工期・累積比率・増員による工期短縮・作業順序の入替え）

正解

解き方

1. 作業の順序を施工条件から決める。①準備・養生が最初、③その後に天井解体（建築工事1日）。④撤去のすぐ後に墨出し・機器設置。⑤墨出し・機器設置の後に、ほかの作業より先にダクト工事。⑥配管工事のすぐ後に水圧試験。保温は水圧試験の後に行い、③保温の後に天井復旧（建築工事1日）、①最終日に養生撤去・清掃となる。
2. したがって順序は、準備・養生1日→天井解体1日→撤去1日→墨出し・機器設置2日→ダクト工事4日→配管工事6日→水圧試験2日→保温工事4日→天井復旧1日→養生撤去・清掃1日で、作業日数の合計は23日。②平行作業はしない。

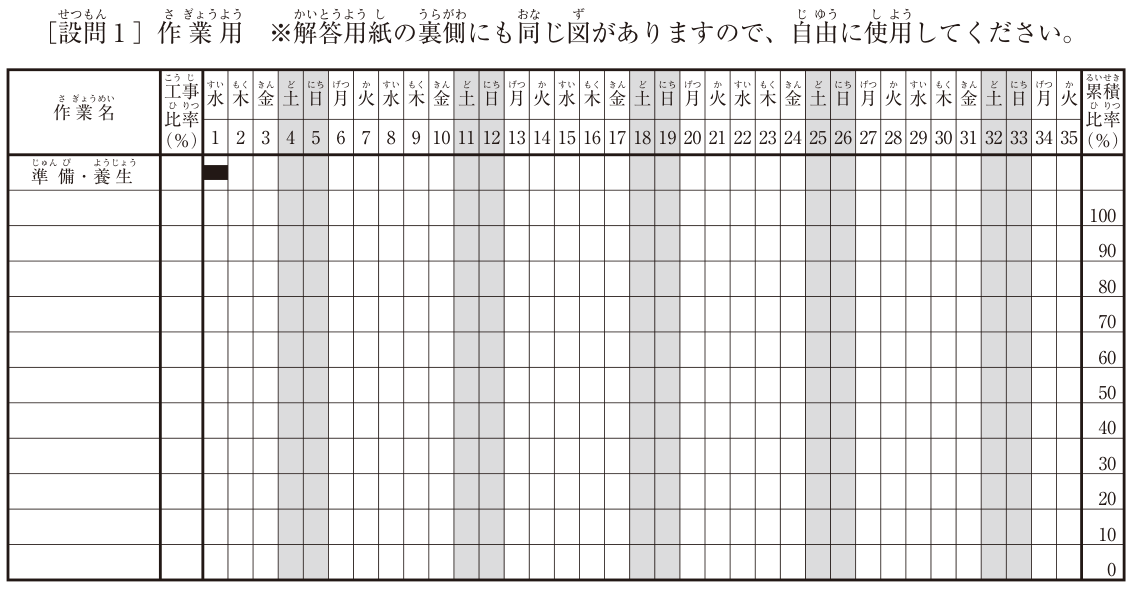

3. 1日目は水曜日なので、土曜日・日曜日の4・5、11・12、18・19、25・26日目は休日になる。日付を割り付けると、準備・養生1日目、天井解体2日目、撤去3日目、墨出し・機器設置6・7日目、ダクト工事8〜10・13日目、配管工事14〜17・20・21日目、水圧試験22・23日目、保温工事24・27〜29日目、天井復旧30日目、養生撤去・清掃31日目。設問1(1) 全体工期は31日。
4. 設問1(2)：出来高は作業日数内で均等なので、1日あたりの比率は、ダクト工事20÷4＝5％、配管工事36÷6＝6％。15日目の作業終了時点までに完了しているのは、準備・養生5％、撤去8％、墨出し・機器設置10％、ダクト工事20％で計43％。配管工事は14・15日目の2日分で6×2＝12％。累積比率は43＋12＝55％。
5. 設問1(3)：配管工事の終わる21日目で43＋36＝79％。水圧試験は1日2％なので、22日目で81％となり、ここで初めて80％を超える。答えは22日目（20日目73％、21日目79％、22日目81％）。
6. 設問2(1)：増員後の作業日数は、配管工事6÷1.5＝4日、保温工事4÷2＝2日、ダクト工事4÷2＝2日。順序は同じで、墨出し・機器設置6・7日目、ダクト工事8・9日目、配管工事10・13〜15日目、水圧試験16・17日目、保温工事20・21日目、天井復旧22日目、養生撤去・清掃23日目。全体工期は23日で、31−23＝8日の短縮になる（作業日数の合計の短縮は6日だが、休日をまたぐ回数が減るため暦日では8日短縮）。
7. 設問2(2)：配管工事をダクト工事より前にすると、墨出し・機器設置6・7日目の後、配管工事8〜10・13日目、すぐ後に水圧試験14・15日目、その次にダクト工事16・17日目となる。保温工事は配管・ダクトの両方の保温を行うので、ダクト工事の後に行う（保温工事20・21日目、天井復旧22日目、養生撤去・清掃23日目）。ダクト工事は16日目から始まる。
8. まとめると、設問1は全体工期31日・15日目55％・80％を超えるのは22日目、設問2は全体工期23日で8日短縮・ダクト工事の開始は16日目である。
