受水タンク回り配管要領図の改善策（3箇所）

正解

解き方

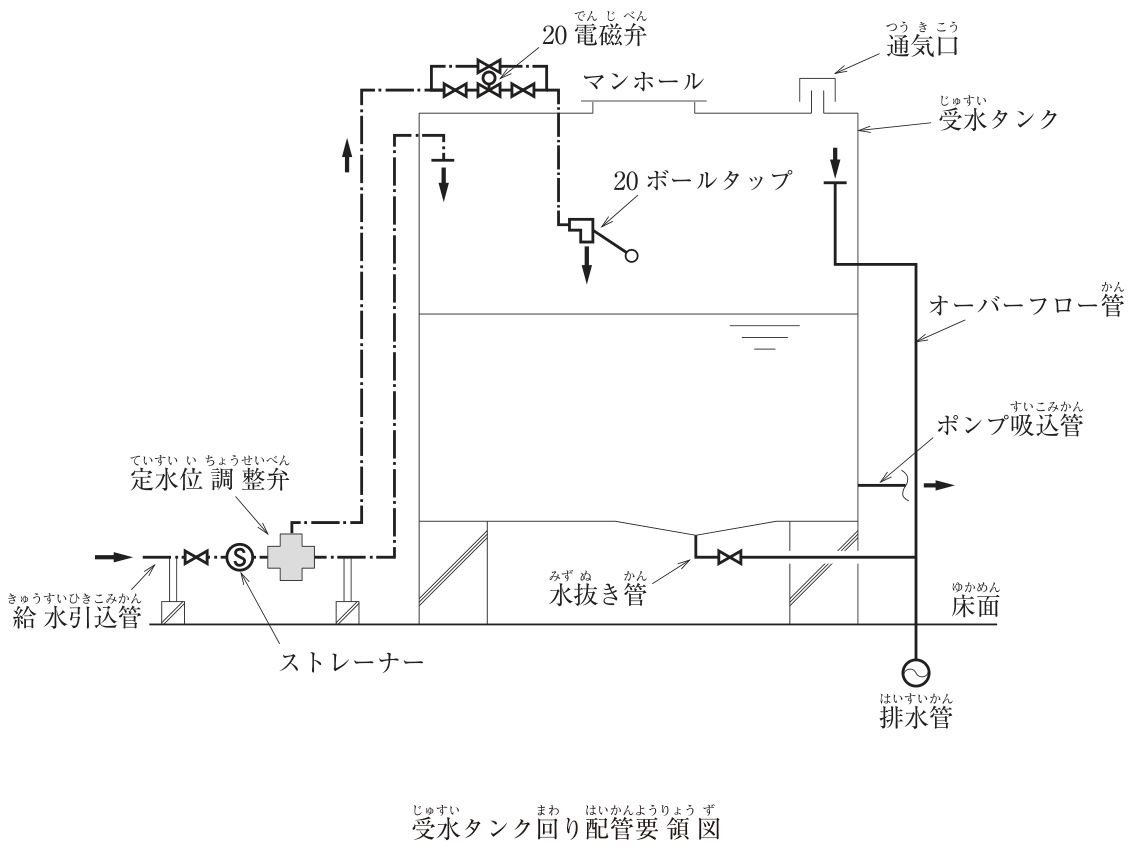

1. 受水タンクは飲料水をためる水槽なので、排水や汚れた水の逆流、虫の侵入を防ぐことが大切である。公共建築設備工事標準図（機械設備工事編）の「受水タンク廻り配管要領」と比べて図の誤りを探す。
2. オーバーフロー管・水抜き管：図ではオーバーフロー管が床下の排水管にそのまま接続されている。水抜き管を弁を経てオーバーフロー管に接続すること自体は標準図と同じだが、そのオーバーフロー管が排水管に直結しているので、排水管が詰まると汚水がタンクへ逆流するおそれがある。オーバーフロー管（水抜き管を含む）は排水管と直結せず、排水口空間（標準図の注(ｲ)により150mm以上）をとって間接排水とし、管端には防虫網を設ける。
3. ボールタップ：図のボールタップの吐水口は、オーバーフロー管の入口より低い位置にある。タンクの水位がオーバーフロー管の入口まで上がると吐水口が水中に沈み、断水などで給水管が負圧になったときにタンクの水を吸い込むおそれがある。給水の吐水口は、オーバーフロー管の入口（あふれ面）より上に所定の吐水口空間をとった位置とする。
4. 電極棒：図の給水は、定水位調整弁を電磁弁とボールタップで開閉させる方式である。電磁弁は、タンク内の電極棒（又は電極帯）が水位を検知し、リレーユニットを介して開閉する。図には電極棒が無いので、電磁弁を水位で制御できない。標準図の注では、ボールタップによる給水停止位置を電磁弁等による停止位置より高くし、ボールタップを予備として働かせる。
5. フレキシブルジョイント：標準図では、給水管とポンプ吸込管のタンクとの接続部にフレキシブルジョイントを設け、地震時のタンクと配管の相対変位を吸収する。図にははっきり描かれていないので、改善策として書いてもよい。ポンプ吸込管の仕切弁、ボールタップの防波板又は筒も標準図で設けるもので、通気口は防虫網付きとする（公共建築工事標準仕様書（機械設備工事編）第5編1.4.2）。
6. 給水引込管の仕切弁・ストレーナー・定水位調整弁の順序、電磁弁の前後の弁とバイパス、マンホールは標準図どおりで適切である。
