バーチャート工程表と累積出来高（工期・工事開始後18日の累積出来高・工期短縮・累積出来高曲線の別名）
これは2級管工事施工管理技士 第二次検定 令和4年度（2022年11月20日（日）実施） 問題4の問題です。論点は「工程管理」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 9 手順・引っかけの指摘が読めます。
バーチャート工程表及び累積出来高曲線を作成し、設問1の(1)・(2)及び設問2の(3)・(4)に答え、設問3に答えなさい。
【問題4】ある建築物を新築するにあたり、ユニット形空気調和機を設置する空気調和設備の作業名、作業日数、工事比率が下記の表及び施工条件のとき、次の設問1〜設問3の答えを解答欄に記述しなさい。
〔施工条件〕
① 準備・墨出しの作業は、工事の初日に開始する。
② 各作業は、相互に並行作業しないものとする。
③ 各作業は、最早で完了させるものとする。
④ コンクリート基礎打設後5日間は、養生のためすべての作業に着手できないものとする。
⑤ コンクリート基礎の養生完了後は、空気調和機を設置するものとする。
⑥ 空気調和機を設置した後は、ダクト工事をその他の作業より先行して行うものとする。
⑦ 土曜日、日曜日は、現場の休日とする。ただし養生期間は休日を使用できるものとする。

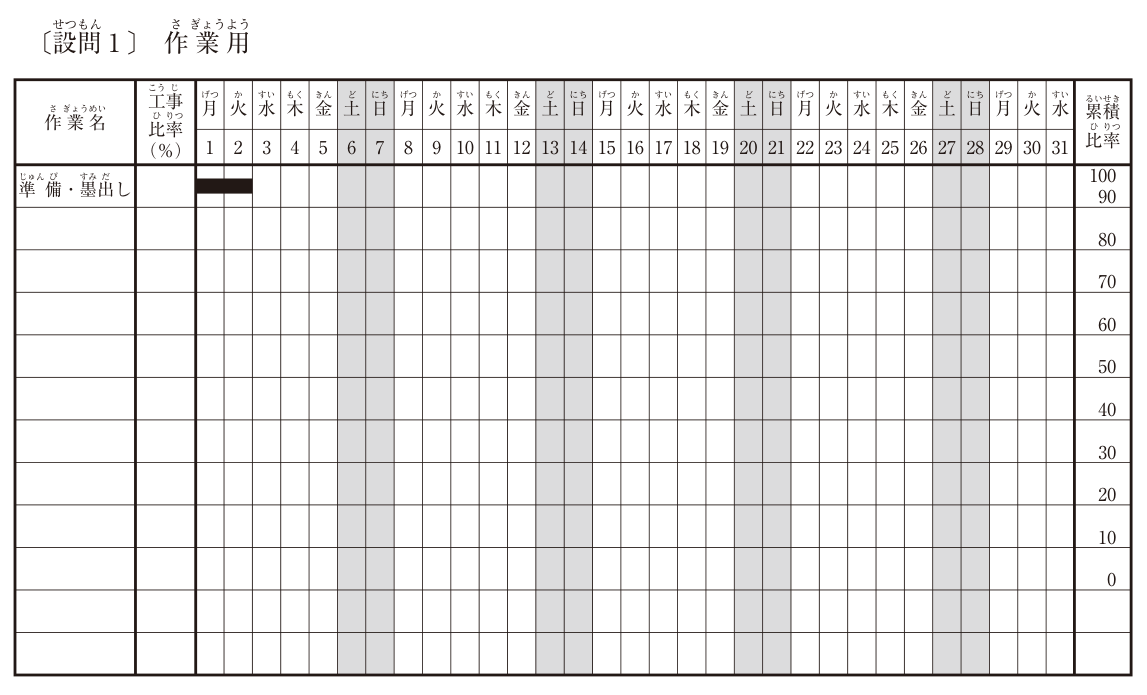

〔設問1〕バーチャート工程表及び累積出来高曲線を作成し、次の(1)及び(2)に答えなさい。ただし、各作業の出来高は、作業日数内において均等とする。（バーチャート工程表及び累積出来高曲線の作成は、採点対象外です。）
(1) 工事全体の工期は何日になるか答えなさい。
(2) ① 工事開始後18日の作業終了時点での累積出来高を答えなさい。② その日に行われた作業の作業名を答えなさい。
〔設問2〕工期短縮のため、ダクト工事、冷温水配管及び保温の各作業については、下記の条件で作業を行うこととした。バーチャート工程表及び累積出来高曲線を作成し、次の(3)及び(4)に答えなさい。ただし、各作業の出来高は、作業日数内において均等とする。（バーチャート工程表及び累積出来高曲線の作成は、採点対象外です。）
（条件）① ダクト工事は1.5倍、冷温水配管は2倍、保温は1.5倍に人員を増員し作業する。なお、増員した割合で作業日数を短縮できるものとする。② 水圧試験も冷温水配管と同じ割合で短縮できるものとする。
(3) 工事全体の工期は何日になるか答えなさい。
(4) ① 工事開始後18日の作業終了時点での累積出来高を答えなさい。② その日に行われた作業の作業名を答えなさい。
〔設問3〕累積出来高曲線が、その形状から呼ばれる別の名称を記述しなさい。
| 作業名 | 作業日数 | 工事比率 |
|---|---|---|
| 準備・墨出し | 2日 | 2% |
| コンクリート基礎打設 | 1日 | 3% |
| 水圧試験 | 2日 | 5% |
| 試運転調整 | 2日 | 5% |
| 保温 | 3日 | 15% |
| ダクト工事 | 3日 | 18% |
| 空気調和機設置 | 2日 | 20% |
| 冷温水配管 | 4日 | 32% |
解答欄
正解
| 設問1 (1) 工事全体の工期 | 30 日 |
|---|---|
| 設問1 (2)① 工事開始後18日の作業終了時点での累積出来高 | 67 % |
| 設問1 (2)② その日に行われた作業の作業名 | 冷温水配管（冷温水配管工事・冷温水配管作業 も正解） |
| 設問2 (3) 工事全体の工期 | 23 日 |
| 設問2 (4)① 工事開始後18日の作業終了時点での累積出来高 | 87.5 % |
| 設問2 (4)② その日に行われた作業の作業名 | 保温（保温工事・保温作業 も正解） |
| 設問3 累積出来高曲線の別の名称 | Sカーブ（S字カーブ・S字曲線・S曲線・Sチャート・エスカーブ も正解） |
解き方
- 作業の順序を決める。準備・墨出し → コンクリート基礎打設 → 養生5日 → 空気調和機設置（条件⑤）→ ダクト工事（条件⑥）→ 冷温水配管 → 水圧試験 → 保温 → 試運転調整。水圧試験は保温の前に行い、試運転調整は最後になる。
- 1日は月曜日で、土日（6・7・13・14・20・21・27・28日）は休日。養生期間だけは休日も使える（条件⑦）。
- 設問1：準備・墨出し1・2日、基礎打設3日、養生4〜8日（土日を含む）、空気調和機設置9・10日、ダクト工事11・12・15日、冷温水配管16〜19日、水圧試験22・23日、保温24〜26日、試運転調整29・30日。工期は30日。
- 18日の作業終了時点の累積出来高：準備2%＋基礎3%＋空気調和機20%＋ダクト18%＋冷温水配管32%×3/4（16・17・18日の3日分）＝2＋3＋20＋18＋24＝67%。18日に行われた作業は冷温水配管。
- 設問2：作業日数は、ダクト工事3÷1.5＝2日、冷温水配管4÷2＝2日、保温3÷1.5＝2日、水圧試験2÷2＝1日になる。準備1・2日、基礎3日、養生4〜8日、空気調和機9・10日、ダクト11・12日、冷温水配管15・16日、水圧試験17日、保温18・19日、試運転調整22・23日。工期は23日。
- 18日の作業終了時点の累積出来高：2＋3＋20＋18＋32＋5＋15×1/2（保温2日のうち1日分）＝87.5%。18日に行われた作業は保温。
- 設問1は工期30日・18日の累積67%、設問2は工期23日・18日の累積87.5%となる（工事比率の合計は100%で、最後の試運転調整の終了日に累積が100%になる）。
- 設問3：累積出来高曲線は、工事の初期は準備などで出来高の伸びが小さく、中期に主要な作業が集中して伸びが大きくなり、終期は仕上げ・試運転で再び小さくなるので、全体がアルファベットのSの字の形になる。このためSカーブ（S字曲線、Sチャート）と呼ばれる。
- 予定と実績のSカーブを比べて工程の進み・遅れを管理する。上方許容限界と下方許容限界の2本の曲線で囲まれた範囲は、その形から「バナナ曲線」と呼ばれ、累積出来高曲線そのものの名称ではない。
