バーチャート工程表（全体工期・累積比率・工期短縮・開始の遅れ）

正解

解き方

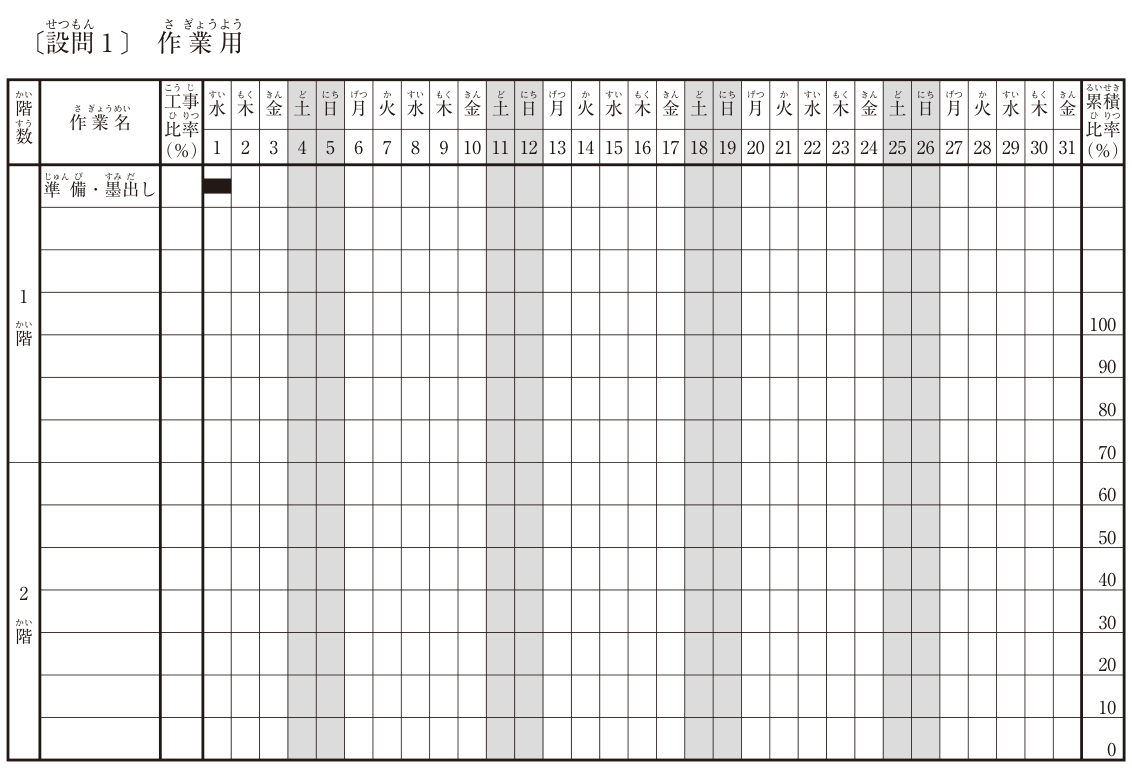

1. 作業の順序を決める。各階で、準備・墨出し → 基礎打設 →（養生10日間）→ 機器搬入据付 → 配管 → 水圧試験 → 保温 → 試運転調整の順とする。水圧試験は保温の前に行い（公共建築工事標準仕様書（機械設備工事編）第2編2.9.1）、試運転調整は最後に行う。工事初日（1日目）は水曜日で、土曜日・日曜日は4・5、11・12、18・19、25・26日目である。
2. 設問1の1階：準備・墨出し1日目（水）、基礎打設2日目（木）。養生は3〜12日目の10日間で、土日も養生期間に含める。機器搬入据付13日目（月）、配管14〜17日目（火〜金）、水圧試験20・21日目（月・火）、保温22・23日目（水・木）、試運転調整24日目（金）と27日目（月）。
3. 設問1の2階：同じ作業は1階の完了後に着手する。準備・墨出し2日目、基礎打設3日目（養生は4〜13日目）、機器搬入据付14日目、配管は1階の配管が17日目に終わるので20〜23日目、水圧試験24日目と27日目、保温28・29日目、試運転調整30・31日目。
4. (1) 全体工期は2階の試運転調整が終わる31日目で、31日。
5. (2) 22日目の作業終了時点の累積比率。1階は準備・墨出し2%＋基礎打設4%＋機器搬入据付8%＋配管20%＋水圧試験2%＋保温8%×1/2＝40%。2階は準備・墨出し2%＋基礎打設4%＋機器搬入据付8%＋配管20%×3/4（20・21・22日目）＝29%。合計40＋29＝69%。
6. (3) 1階の作業終了日は試運転調整が終わる27日目（月）で、この日に2階では水圧試験（24日目と27日目）を行っている。
7. 設問2：配管と水圧試験の人員を2倍にすると、作業日数は配管4日→2日、水圧試験2日→1日になる。1階は機器搬入据付13日目、配管14・15日目、水圧試験16日目、保温17日目と20日目、試運転調整21・22日目。2階は機器搬入据付14日目、配管16・17日目、水圧試験20日目、保温21・22日目、試運転調整23・24日目で、全体工期は24日になる。
8. 設問2(1)：日ごとの累積比率は、13日目20%、14日目38%（1階配管10%＋2階機器8%）、15日目48%、16日目60%（1階水圧試験2%＋2階配管10%）、17日目74%（1階保温4%＋2階配管10%）。設問1(2)の69%を超えるのは17日目。
9. 設問2(2)：工事開始が2日遅れると、1日目は金曜日（もとの3日目）になる。1階の準備・墨出しが3日目（金）、基礎打設は土日をはさんで6日目（月）、養生7〜16日目、機器搬入据付17日目（水）。2階の機器搬入据付は養生明けの18日目以降で1階の後になるが、18・19日目は土日なので20日目。以下、1階は配管20・21日目、水圧試験22日目、保温23・24日目、試運転調整27・28日目、2階は配管22・23日目、水圧試験24日目、保温27・28日目、試運転調整29・30日目となり、全ての作業の終了は30日目。もとの24日目より30−24＝6日遅れる。
10. まとめると、設問1は全体工期31日・22日目の累積比率69%、設問2は全体工期24日・17日目に74%で69%を超え、開始が2日遅れると30日目に終了する。
