排気チャンバー取付け要領図・冷媒用銅管接合要領図の改善策

正解

解き方

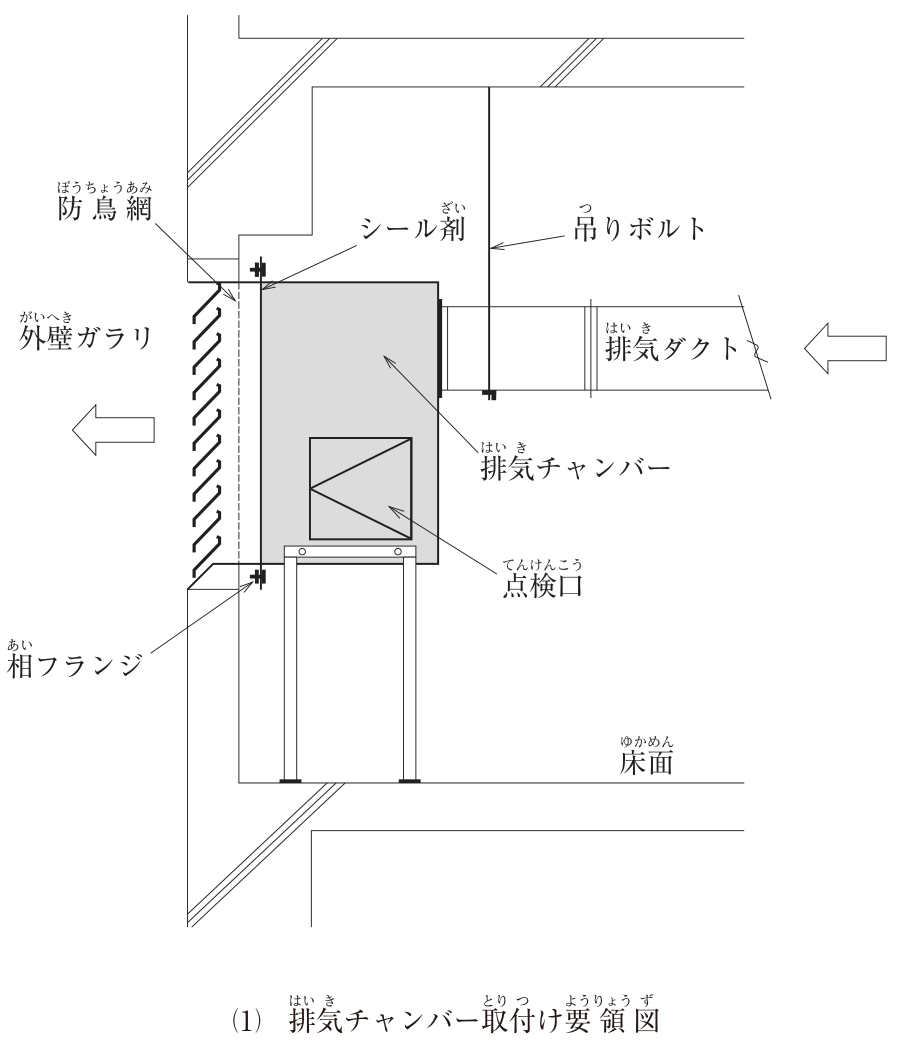

1. (1) 外壁ガラリは雨水の浸入を防ぐ構造とするが、強い風雨のときは雨水が吹き込むことがあるので、公共建築工事標準仕様書（機械設備工事編）第3編1.15.2では「雨水が浸入した場合に屋外に水が抜ける構造」とする。図の排気チャンバーは底面が水平で、浸入した雨水がチャンバー内にたまり、さびや室内への漏水の原因になる。チャンバーの底部はガラリ側（屋外側）へ下がる勾配を付けて水が外へ抜けるようにするか、排水管を設けて排水する。
2. (1) の図で、ガラリの羽根が屋外側に下がっていること、防鳥網、相フランジの接合部のシール剤、点検口、チャンバーの架台は適切である。

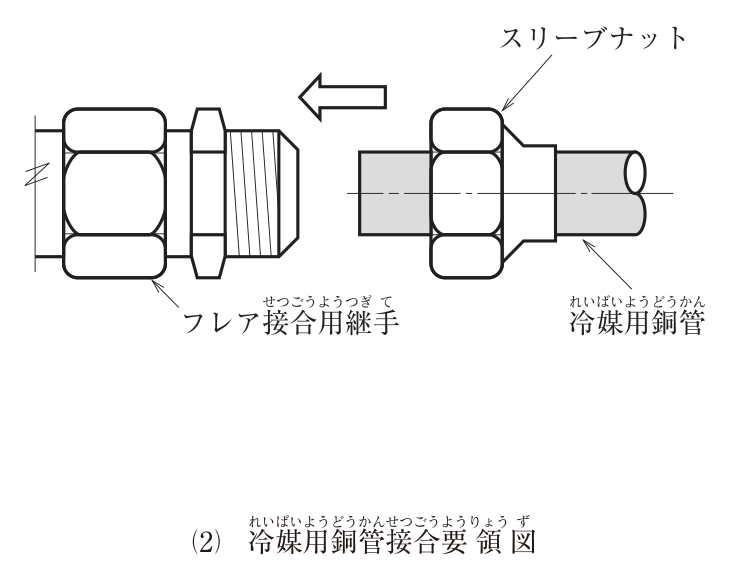

3. (2) フレア接合は、銅管の端部をフレアツールでラッパ状に広げ（フレア加工）、そのフレア面を継手の円すい面にフレアナットで押し付けて密着させる接合方法である。図は銅管の端部がまっすぐのままで、ナットも圧縮継手（食込み継手）用のスリーブナットになっている。フレアナットを先に銅管に通してから管端をフレア加工し、規定のトルクで締め付ける。
4. 冷媒配管の接合は、公共建築工事標準仕様書（機械設備工事編）第2編2.4.6(10)では原則としてろう付けとしている。フレア接合は、機器との接続部など取外しが必要な箇所で使われる。
