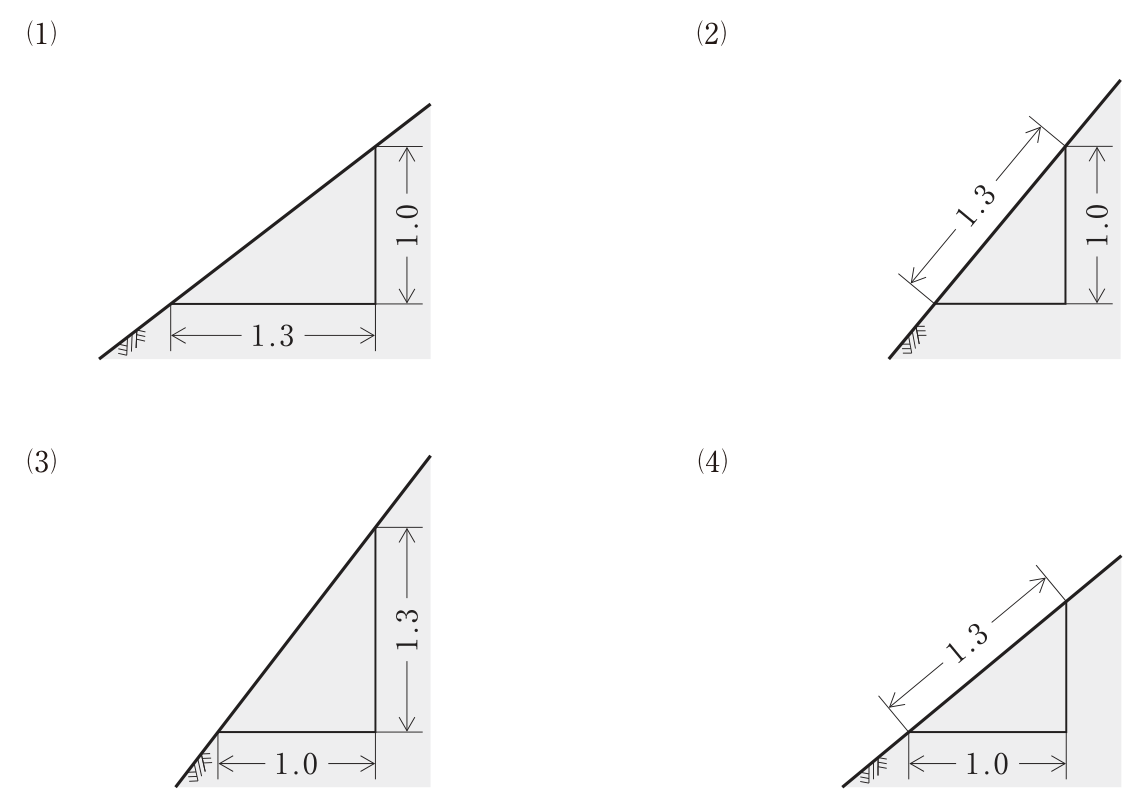

法面勾配1割3分を示す図

正解

正解：(1) (1) の図

解き方

1. 法面勾配の「割」は、鉛直高さ1に対する水平距離で表す。1割3分は、鉛直高さ1.0に対して水平距離が1.3（1：1.3）である。
2. 図(1)は鉛直高さ1.0、水平距離1.3なので1割3分を示している。よって(1)が正しい。(2)と(4)は斜辺（法面の長さ）を1.3としており、(3)は鉛直高さ1.3・水平距離1.0（約7分7厘）である。

選択肢ごとの解説

1. (1)正しい。鉛直高さ1.0に対して水平距離1.3で、1割3分である。
2. (2)誤り。法面の長さ（斜辺）で表しており、勾配の表し方が違う。
3. (3)誤り。鉛直高さ1.3、水平距離1.0で、1割3分ではない。
4. (4)誤り。法面の長さ（斜辺）と水平距離で表しており、勾配の表し方が違う。
