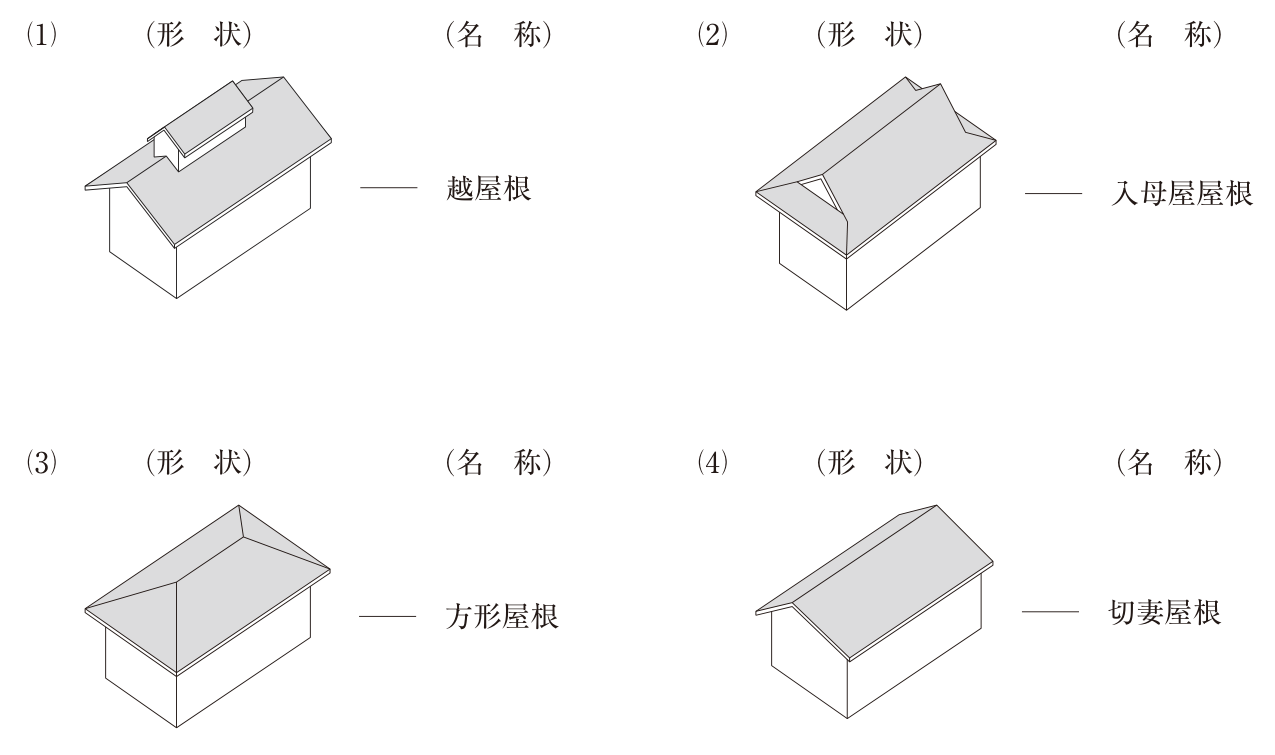

屋根の形状と名称（図）

正解

正解：(3) (3) の形状 ― 方形屋根

解き方

1. (3)の屋根は、長方形の平面で、長辺側の2面が台形、短辺側の2面が三角形の屋根面からなり、水平な棟の両端から四隅へ隅棟が下りているので、寄棟屋根である。方形屋根は正方形の平面で、4面の三角形の屋根面が頂部の1点に集まり棟のない屋根である。よって(3)が適当でない。
2. (1)は棟の上に換気・採光用の小屋根を一段高く載せた越屋根、(2)は上部が切妻、下部が寄棟の形の入母屋屋根、(4)は2面の屋根面が棟で山形に合わさる切妻屋根である。

選択肢ごとの解説

1. (1)適当。棟の上に小屋根を載せた形状は越屋根である。
2. (2)適当。上部が切妻、下部が寄棟の形状は入母屋屋根である。
3. (3)適当でない。水平な棟があり四方に屋根面がある形状は寄棟屋根であり、方形屋根は棟がなく頂部の1点に屋根面が集まる。
4. (4)適当。2面の屋根面が棟で山形に合わさる形状は切妻屋根である。
