電気設備設計図の図記号と名称

正解

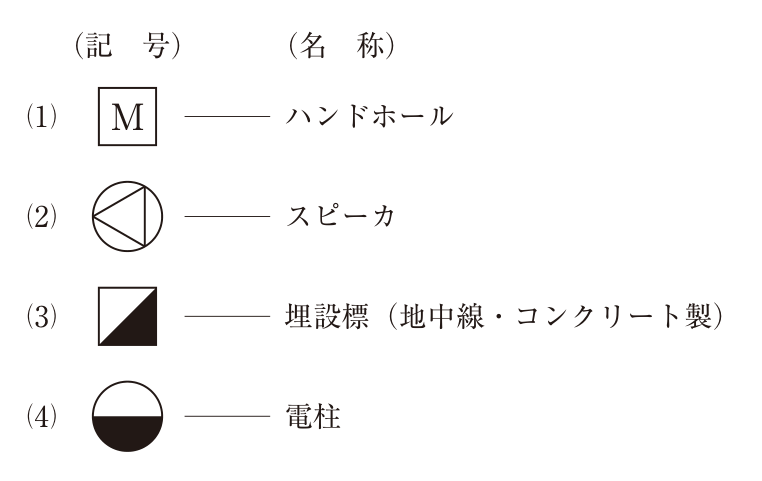

正解：(1) (1) の記号 ― ハンドホール

解き方

1. 電気設備の図記号（公共建築設備工事標準図（電気設備工事編））では、正方形の中に「M」を書いた記号はマンホール（Manhole）を表す。ハンドホールは正方形の中に「H」を書いた記号で表す。よって(1)が適当でない。
2. 円の中に三角形を描いた記号はスピーカ、正方形を対角線で分けて半分を黒く塗った記号は埋設標（地中線・コンクリート製）、円を横線で上下に分けて下半分を黒く塗った記号は電柱を表す（公共建築設備工事標準図（電気設備工事編）の図示記号）。

選択肢ごとの解説

1. (1)適当でない。正方形に「M」はマンホールを表し、ハンドホールは「H」で表す。
2. (2)適当。円の中に三角形を描いた記号はスピーカである。
3. (3)適当。正方形の半分を黒く塗った記号は埋設標（地中線・コンクリート製）である。
4. (4)適当。円の下半分を黒く塗った記号は電柱を表す。
