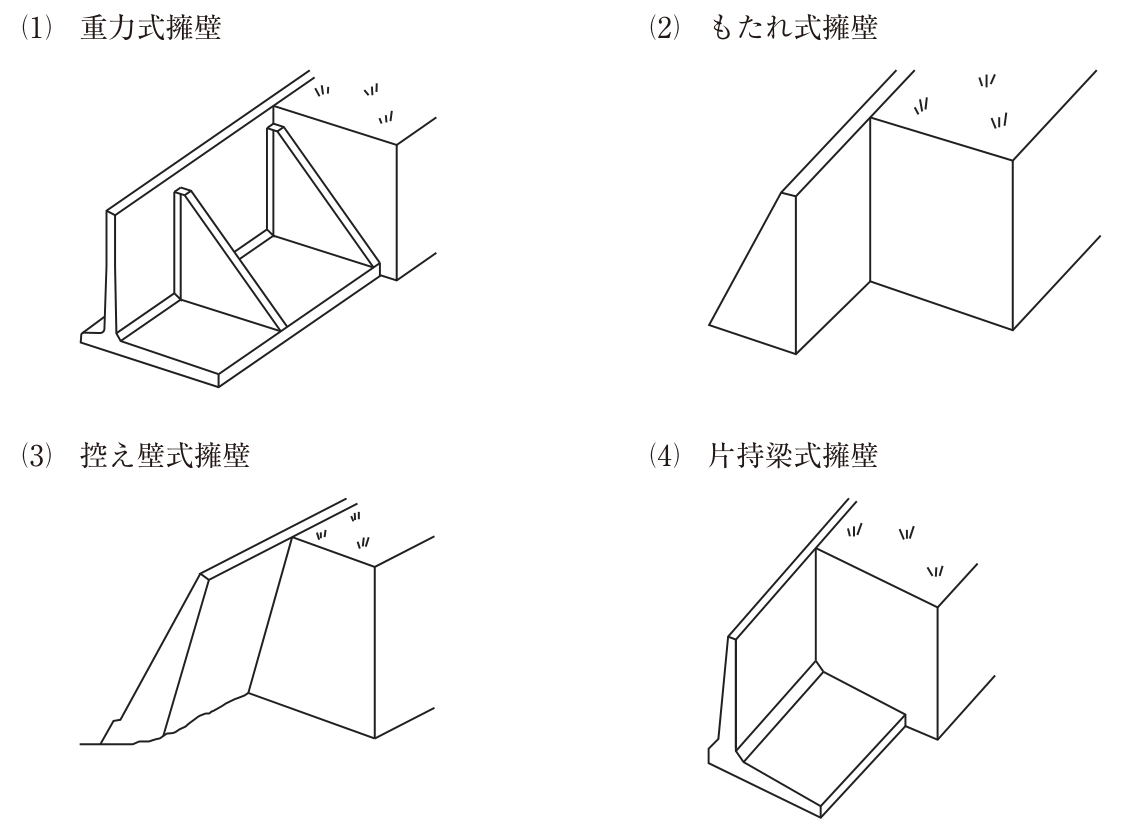

擁壁の構造形式の名称と模式図

正解

正解：(4) 片持梁式擁壁

解き方

1. 片持梁式擁壁は、鉄筋コンクリートの薄い竪壁と底版からなるL形・逆T形の擁壁で、底版の上の土の重さも利用して土圧に抵抗する。(4)の図はL字形の竪壁と底版からなり、名称と合っている。よって(4)が適当である。
2. (1)の図は竪壁と底版の背面に三角形の控え壁を設けたもので控え壁式擁壁、(2)の図は台形断面の塊で自重により土圧に抵抗する重力式擁壁、(3)の図は壁を背面の地山にもたせかけたもたれ式擁壁であり、いずれも名称と図が合っていない。

選択肢ごとの解説

1. (1)適当でない。(1)の図は背面に控え壁を設けた控え壁式擁壁である。
2. (2)適当でない。(2)の図は自重で土圧に抵抗する重力式擁壁である。
3. (3)適当でない。(3)の図は地山にもたせかけたもたれ式擁壁である。
4. (4)適当。(4)の図はL字形の片持梁式擁壁である。
