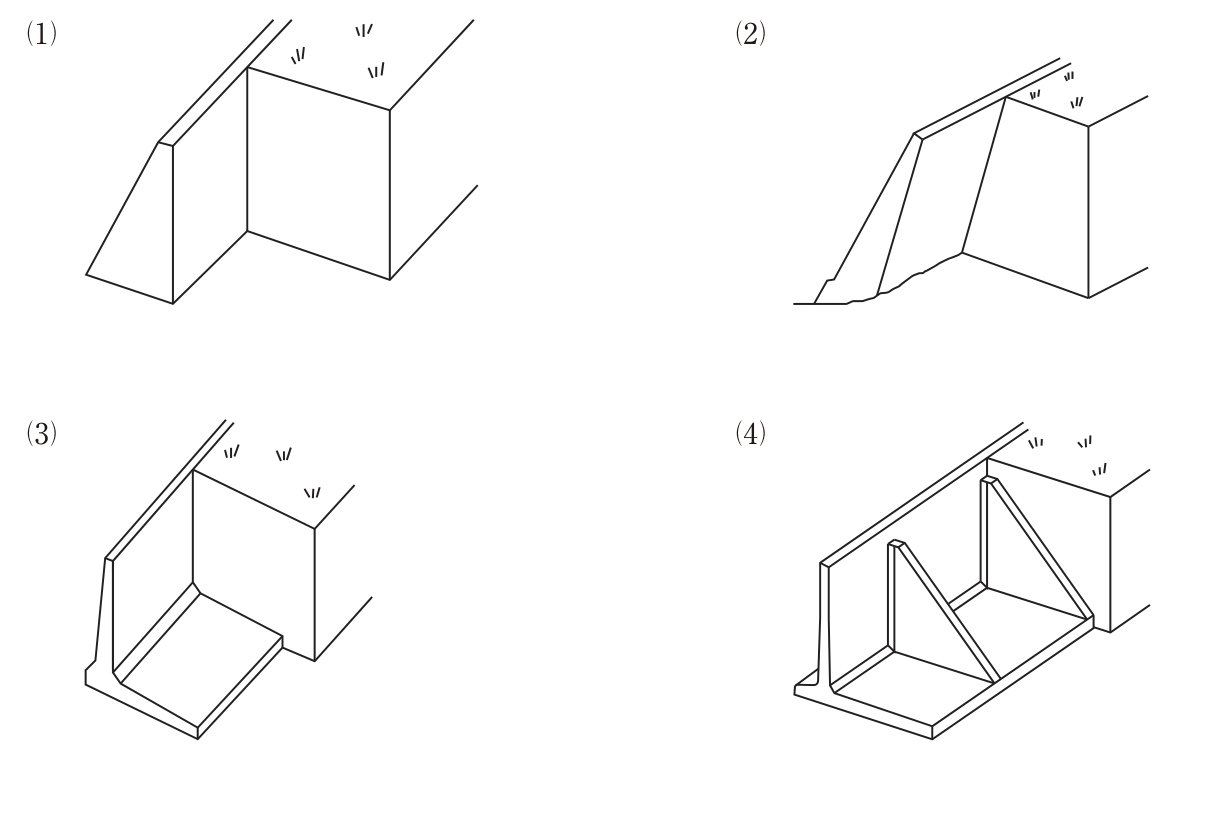

擁壁の構造形式（控え壁式の図）

正解

正解：(4) (4) の図

解き方

1. 控え壁式擁壁は，鉄筋コンクリートの縦壁と底版を，背面側（土の側）に一定間隔で設けた控え壁で連結した形式で，高い擁壁に用いられる。
2. 図(4)は縦壁と背面側の底版が三角形の壁でつながれており，控え壁式擁壁である。
3. (1)は重力式，(2)はもたれ式，(3)は片持ちばり式（L型）の擁壁である。よって(4)が該当する。

選択肢ごとの解説

1. (1)該当しない。(1)は自重で土圧に抵抗する重力式擁壁である。
2. (2)該当しない。(2)は地山にもたれかかる形のもたれ式擁壁である。
3. (3)該当しない。(3)は縦壁と底版からなる片持ちばり式（L型）擁壁である。
4. (4)該当する。(4)は縦壁と底版を背面側の控え壁で連結した控え壁式擁壁である。
