工程能力図とヒストグラムの見方

正解

正解：(3) このヒストグラムは，全体が規格値の中に収まっており，また平均値が規格の中央にあり，現状の作業標準で適切な品質管理が行われている。

解き方

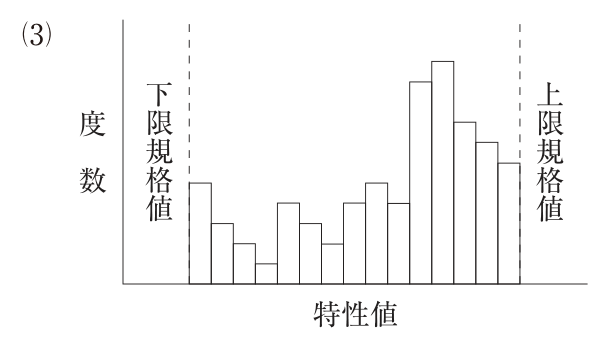

1. (3)のヒストグラムは、全体は規格値の内側にあるものの、両端の柱が規格値に接していて余裕がなく、分布は上限規格値の側に偏っている。平均値は規格の中央になく、規格外れが出るおそれがあるので、「平均値が規格の中央にあり適切な品質管理が行われている」とはいえない。よって(3)が適当でない。
2. 工程能力図で点が周期的に上下するのは気温など周期的な要因の影響、突然高くなったり低くなったりするのは機械の調整や材料の変更などのときに見られる。
3. 上下の規格値を両方とも外れるヒストグラムは、ばらつきが大きすぎるので、技術レベルや作業標準などを根本的に見直す必要がある。

選択肢ごとの解説

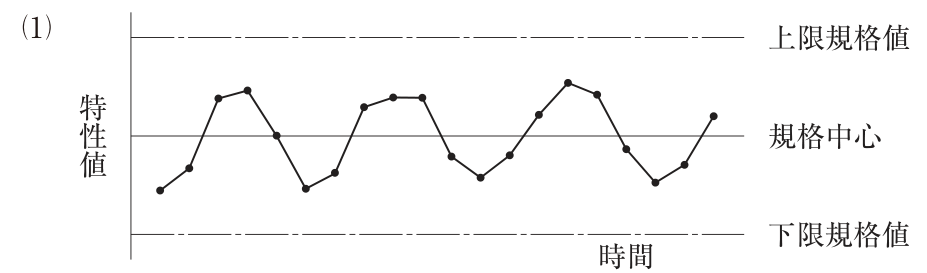

1. (1)適当。周期的な変化は気温などの影響を受けるときに見られる。

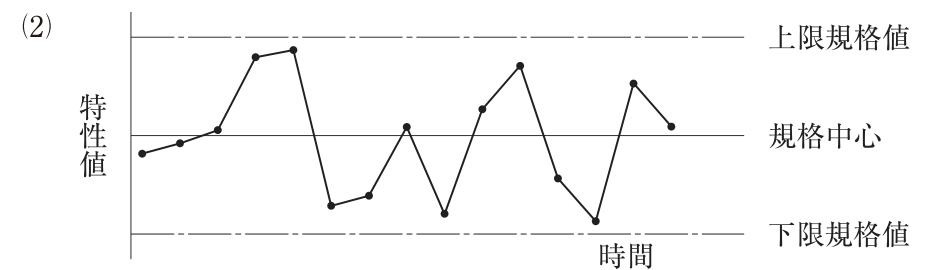

2. (2)適当。突然の変化は機械の調整や材料の変更のときに見られる。
3. (3)適当でない。分布が上限側に偏り規格値に余裕がないので、平均値を中央に寄せるなどの処置が要る。

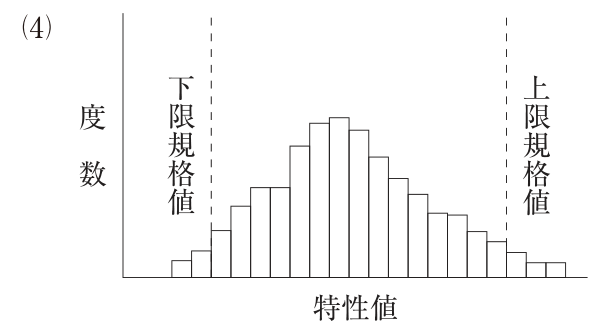

4. (4)適当。両側の規格値を外れており、ばらつきを小さくする検討が必要である。
