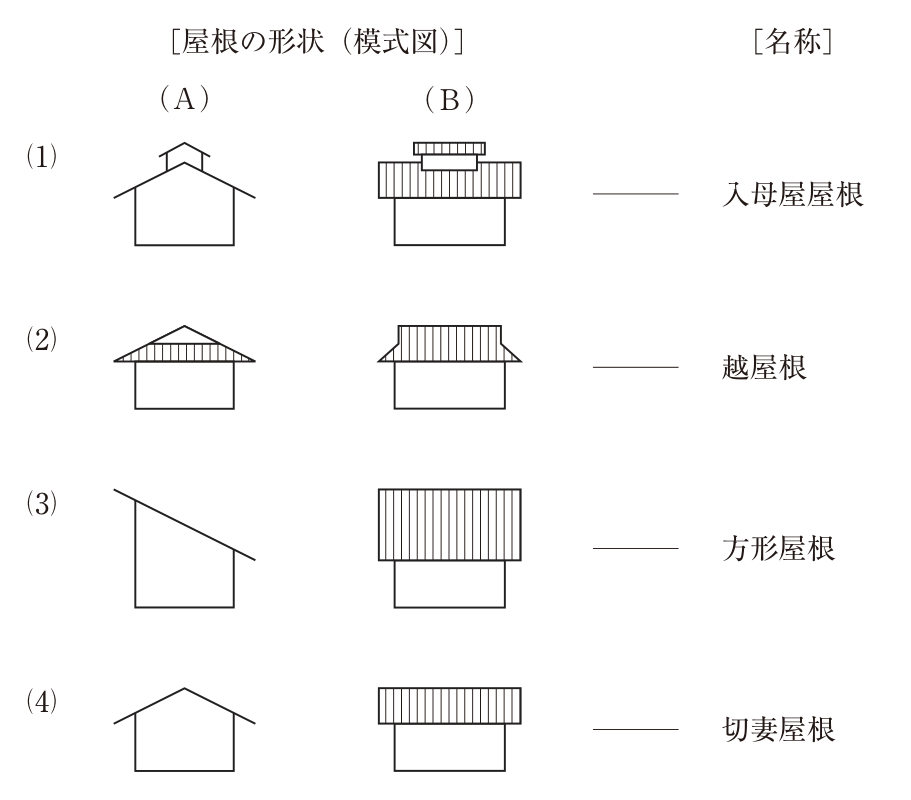

屋根の形状と名称（2方向から見た模式図）

正解

正解：(4) (4)の模式図 ― 切妻屋根

解き方

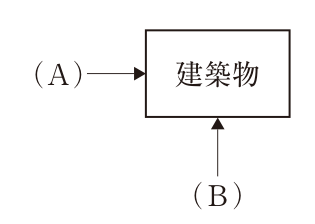

1. (4)が適当である。切妻屋根は，棟から両側へ2つの屋根面が下る形で，妻側（A）から見ると山形（三角形），平側（B）から見ると長方形の屋根面となる。
2. (1)の模式図は，棟の上に一段高い小屋根を載せた越屋根の形である。(2)の模式図は，上部が切妻で下部が四方に葺き下ろされた入母屋屋根の形である。(3)の模式図は，一方向にだけ傾斜する片流れ屋根の形で，方形屋根（頂点に向けて四方の屋根面が集まるピラミッド形）ではない。

選択肢ごとの解説

1. (1)適当でない。(1)の模式図は越屋根である。
2. (2)適当でない。(2)の模式図は入母屋屋根である。
3. (3)適当でない。(3)の模式図は片流れ屋根である。
4. (4)適当。(4)の模式図は切妻屋根である。
