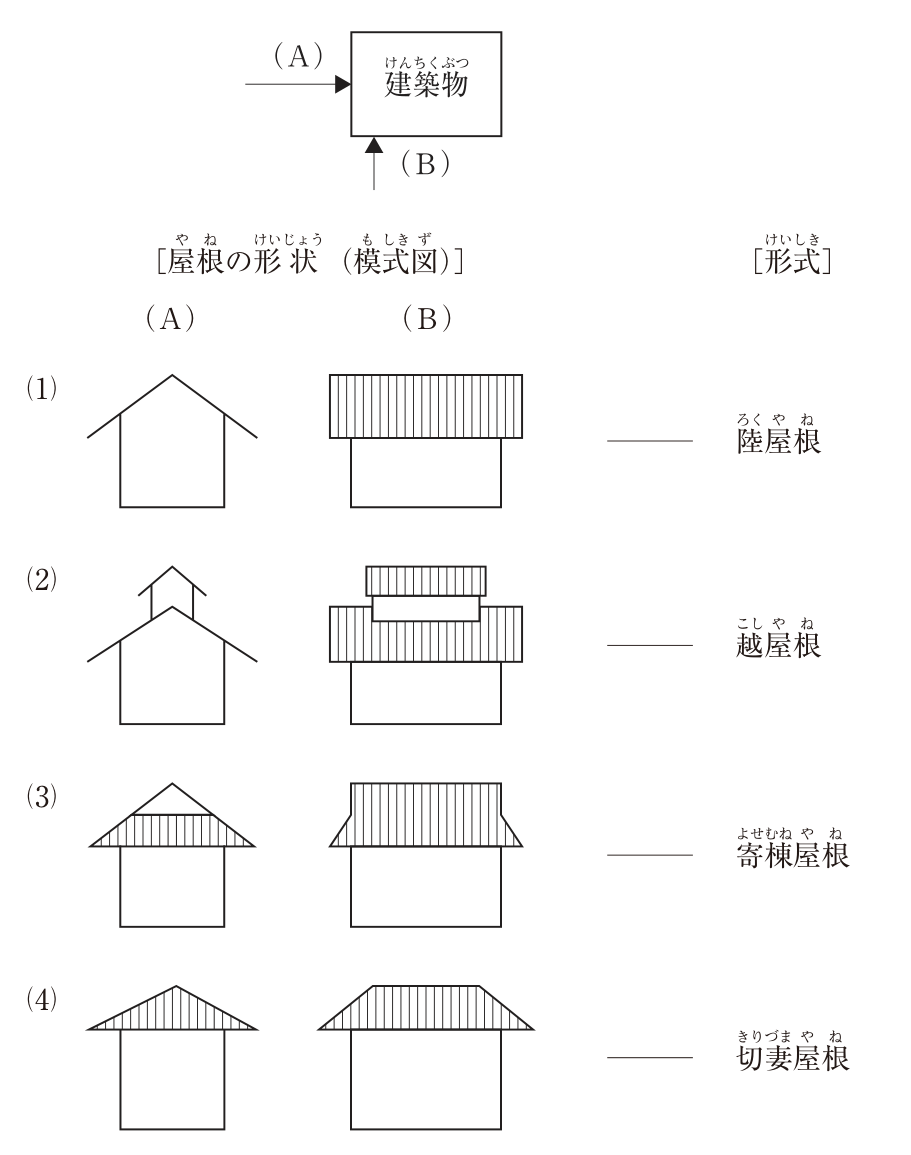

屋根の形状と形式（模式図）

正解

正解：(2) (2) の図 ― 越屋根

解き方

1. (2)が適当である。越屋根は，屋根の頂部（棟）の上に換気や採光のための小さな屋根を一段高く載せた形式で，(A)方向では山形の上に小さな山形が載り，(B)方向では屋根の上に一回り小さな屋根が載って見える。
2. (1)の図は，妻側（A）が三角形，平側（B）が長方形の屋根面に見えるので切妻屋根である。陸屋根は勾配のほとんどない平らな屋根である。
3. (3)の図は，上部が切妻で下部が四方に葺き下ろされた形なので入母屋屋根である。(4)の図は，四方に屋根面があり（A）も（B）も屋根面が見えるので寄棟屋根である。

選択肢ごとの解説

1. (1)適当でない。この図は切妻屋根であり，陸屋根は平らな屋根である。
2. (2)適当。棟の上に小屋根を載せた越屋根である。
3. (3)適当でない。この図は入母屋屋根である。
4. (4)適当でない。この図は寄棟屋根である。
