屋根の形状と形式（寄棟・方形・陸・越屋根）

正解

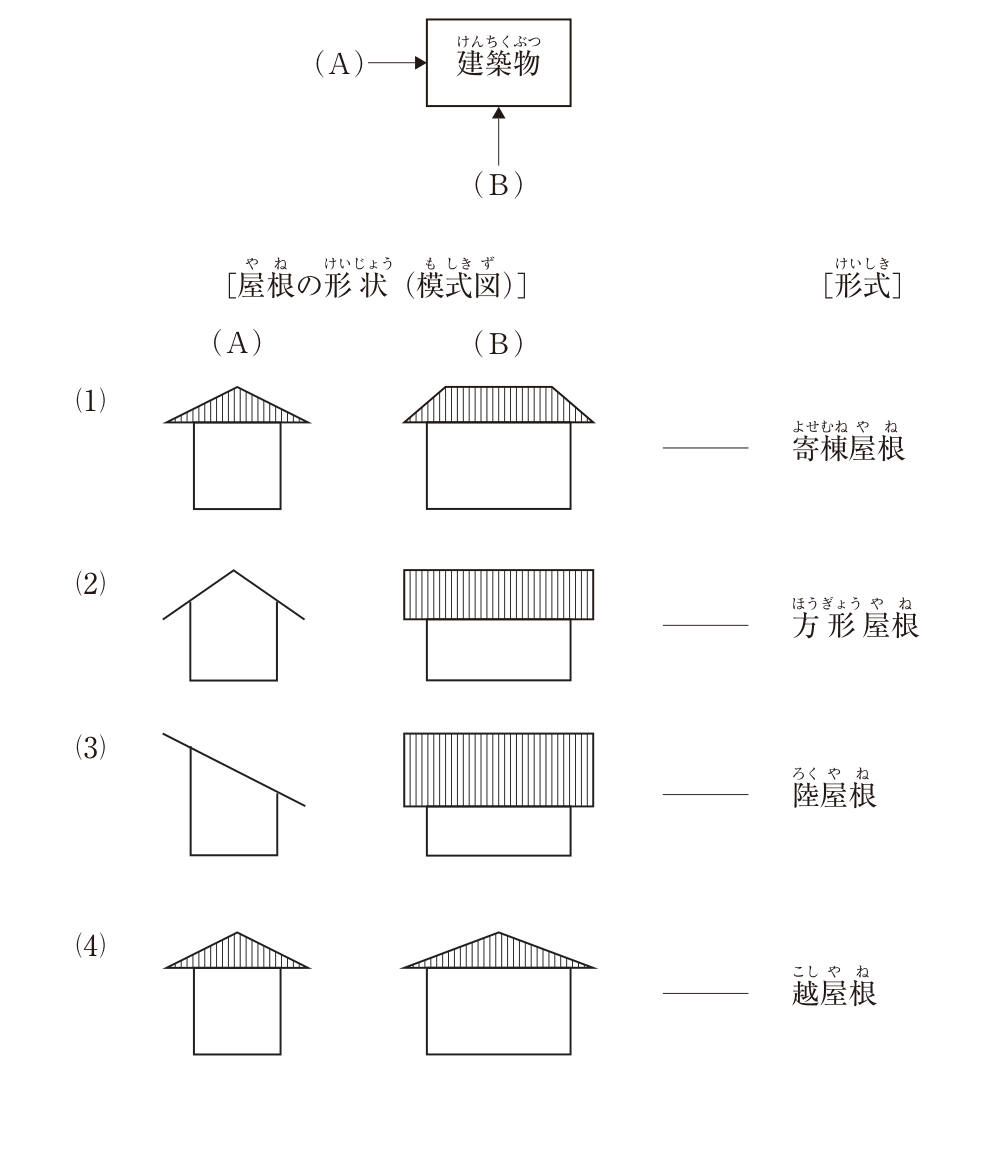

正解：(1) (1)の図 ― 寄棟屋根

解き方

1. 寄棟屋根は，長辺側に台形，短辺側に三角形の4つの屋根面をもつ屋根である。そのため短辺側の(A)からは三角形の屋根面，長辺側の(B)からは台形の屋根面が見える。(1)の模式図はこれに当たる。
2. (2)の模式図は(A)側が三角形の妻壁（屋根面が見えない），(B)側が長方形の屋根面なので切妻屋根，(3)は一方向にだけ傾くので片流れ屋根，(4)は平面が正方形でない建物で両方向から三角形が見える形である。方形屋根は平面が正方形で頂点に向かって4面が集まる屋根，陸屋根は平らな屋根，越屋根は屋根の上に換気・採光用の小屋根を載せた屋根である。

選択肢ごとの解説

1. (1)適当。(A)から三角形，(B)から台形の屋根面が見えるのは寄棟屋根である。
2. (2)適当でない。(A)から妻（三角形の輪郭），(B)から長方形の屋根面が見えるのは切妻屋根である。
3. (3)適当でない。1方向に傾く屋根は片流れ屋根で，陸屋根は勾配のほとんどない平らな屋根である。
4. (4)適当でない。越屋根は屋根の頂部に一段高い小屋根を設けた屋根で，模式図の形には当たらない。
