鉄骨造3階建て事務所ビルの工程表と出来高表（作業名・耐火被覆の開始日・完成出来高の累計）

これは2級建築施工管理技士第二次検定平成30年度（2018年11月11日（日）実施）問題3の問題です。論点は「工程管理」（重要度B・解答の形は穴埋め）。採点すると、解き方 4 手順・引っかけの指摘が読めます。

鉄骨造3階建て事務所ビルの建設工事における右の工程表と出来高表に関し，次の1.から3.の問いに答えなさい。

工程表は工事着手時点のものであり，予定出来高曲線を破線で表示している。

また，出来高表は，4月末時点のものを示している。

ただし，鉄骨工事における耐火被覆の工程は未記入であり，総工事金額の月別出来高及びスタッド溶接と耐火被覆の出来高は記載していない。

〔工事概要〕

用途：事務所

構造・規模：鉄骨造　地上3階建て　延べ面積450m²

基礎：直接基礎

山留め：自立山留め

鉄骨工事：建方は，移動式クレーンにて行う。耐火被覆は，耐火材巻付け工法，外周部は合成工法

仕上げ：屋根は，合成高分子系ルーフィングシート防水

外壁は，ALCパネル張り，仕上塗材仕上げ

内装は，壁，天井は軽量鉄骨下地せっこうボード張り

床はフリーアクセスフロア，タイルカーペット仕上げ

1. 工程表の土工事・基礎工事のAに該当する作業名を記述しなさい。

2. 耐火被覆作業の開始日を月次と旬日で定めて記入しなさい。ただし，解答の旬日は，上旬，中旬，下旬とする。

3. 出来高表から，総工事金額に対する4月末までの完成出来高の累計をパーセントで記入しなさい。

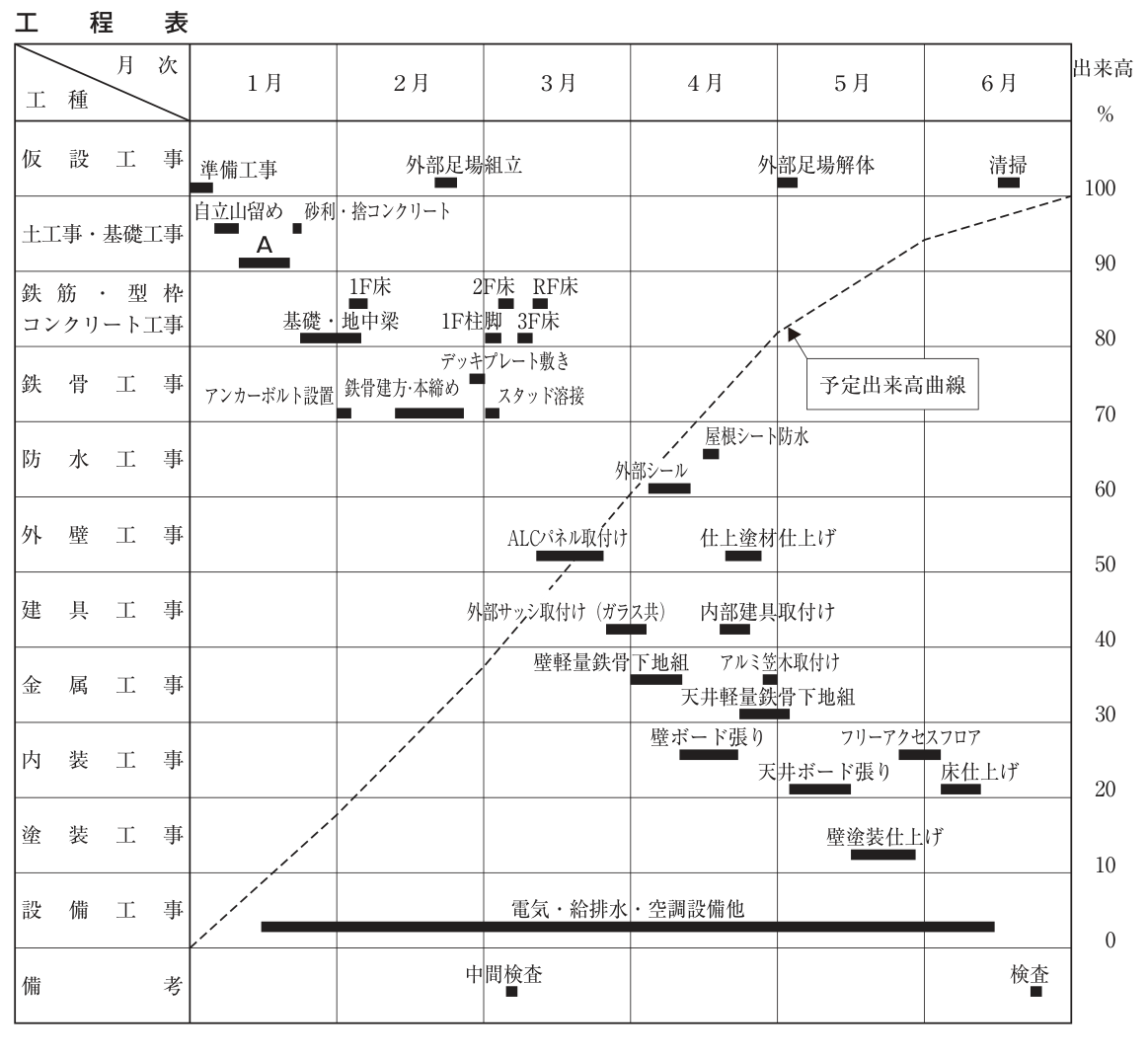

工程表（バーチャート）。横軸は1月から6月までの月次（各月を上旬・中旬・下旬に読む），右端に出来高0～100%の目盛り。予定出来高曲線（破線）は1月初めの0%から右上がりに進み，1月末約18%，2月末約37%，3月末約60%，4月末約82%（引出し線で「予定出来高曲線」と表示），5月末約94%を通り，6月末で100%に達する。仮設工事：準備工事 1月上旬，外部足場組立 2月下旬，外部足場解体 5月上旬，清掃 6月中旬。土工事・基礎工事：自立山留め 1月上旬，A 1月中旬，砂利・捨コンクリート 1月下旬。鉄筋・型枠・コンクリート工事：基礎・地中梁 1月下旬～2月上旬，1F床 2月上旬，1F柱脚 3月上旬，2F床 3月上旬，3F床 3月上旬，RF床 3月中旬。鉄骨工事：アンカーボルト設置 2月上旬，鉄骨建方・本締め 2月中旬～下旬，デッキプレート敷き 2月下旬，スタッド溶接 3月上旬（耐火被覆は未記入）。防水工事：外部シール 4月上旬～中旬，屋根シート防水 4月中旬。外壁工事：ALCパネル取付け 3月中旬～下旬，仕上塗材仕上げ 4月中旬～下旬。建具工事：外部サッシ取付け（ガラス共） 3月下旬～4月上旬，内部建具取付け 4月中旬～下旬。金属工事：壁軽量鉄骨下地組 4月上旬～中旬，アルミ笠木取付け 4月下旬，天井軽量鉄骨下地組 4月下旬～5月上旬。内装工事：壁ボード張り 4月中旬～下旬，天井ボード張り 5月上旬～中旬，フリーアクセスフロア 5月下旬～6月上旬，床仕上げ 6月上旬～中旬。塗装工事：壁塗装仕上げ 5月中旬～下旬。設備工事：電気・給排水・空調設備他 1月中旬～6月中旬。備考：中間検査 3月上旬，検査 6月下旬。

出来高表（単位　万円）

工種	工事金額	予定／実績	1月	2月	3月	4月	5月	6月
仮設工事	400	予定	50	100	50	50	100	50
		実績	50	100	50	50
土工事・基礎工事	550	予定	550
		実績	550
鉄筋・型枠・コンクリート工事	800	予定	400	150	250
		実績	400	100	300
鉄骨工事	1,100	予定		900
		実績		900
防水工事	100	予定				100
		実績				100
外壁工事	600	予定			550	50
		実績			550	50
建具工事	500	予定			200	300
		実績			200	300
金属工事	200	予定				200
		実績				200
内装工事	650	予定				200	250	200
		実績				200
塗装工事	100	予定					100
		実績
設備工事	1,000	予定	50	50	150	350	300	100
		実績	50	50	150	250
総工事金額	6,000	予定
		実績

解答欄

正解

1. Aに該当する作業名	根切り（根切・根切り工事・根切り（床付け）も正解）
2. 耐火被覆作業の開始日（月次）	3 月
2. 耐火被覆作業の開始日（旬日）	下旬
3. 4月末までの完成出来高の累計	80 %

解き方

1. 土工事・基礎工事は「自立山留め（1月上旬）→ A（1月中旬～下旬）→ 砂利・捨コンクリート（1月下旬）」の順。山留め壁をつくった後，砂利地業・捨コンクリートの前に行うのは地盤を掘削する根切り（床付けを含む）である。
2. 耐火被覆（巻付け工法，外周部は合成工法）は，①スタッド溶接（3月上旬）と各階の床コンクリート（2F床・3F床・RF床，3月上旬～中旬）が終わって，打込みや溶接で被覆を傷めない状態になってから行い，②外周部の合成工法は外壁のALCパネルを耐火被覆の一部として用いるので，ALCパネル取付け（3月中旬～下旬）が進んでから施工し，③壁軽量鉄骨下地組（4月上旬）より前に終える必要がある。したがって開始は3月下旬。
出来高表との整合：鉄骨工事は工事金額1,100万円に対し記載は2月の900万円だけで，残り200万円がスタッド溶接と耐火被覆の分。予定出来高曲線は4月末で約82%を示し，予定の累計 1,050＋1,200＋(1,200＋200)＋1,250＝4,900万円（81.7%）と合うので，200万円は3月の予定に入る（耐火被覆が3月中に終わる工程であることとも一致する）。
3. 4月末までの実績：仮設 50＋100＋50＋50＝250，土工事・基礎工事 550，鉄筋・型枠・コンクリート 400＋100＋300＝800，鉄骨 900＋200（スタッド溶接・耐火被覆は3月に完了済み）＝1,100，防水 100，外壁 550＋50＝600，建具 200＋300＝500，金属 200，内装 200，塗装 0，設備 50＋50＋150＋250＝500。合計 4,800万円。4,800÷6,000×100＝80%。

引っかけ：3.でスタッド溶接と耐火被覆の200万円を加え忘れると4,600÷6,000＝76.7%になる。耐火被覆は工程上3月中に完了しているので，鉄骨工事は工事金額の1,100万円がすべて完成している。2.はALCパネル（合成工法）と床コンクリートの後，内装の軽量鉄骨下地の前に置く。
