在来軸組構法の仕口の名称と納まり図

正解

正解：(4) 蟻掛け

解き方

1. 蟻掛けは，横架材の端部を蟻形（先が広がった台形）に加工し，受け材に設けた蟻形の彫込みに上から落とし込んで掛ける仕口である。
2. 4.の図は，上の部材の下面に小さな切欠き（あご）を設け，下の部材に欠込みを設けて直交させて重ねるもので，蟻形の加工が無く，渡りあごの納まりに近い。名称と図が合っていないので(4)が誤っている。

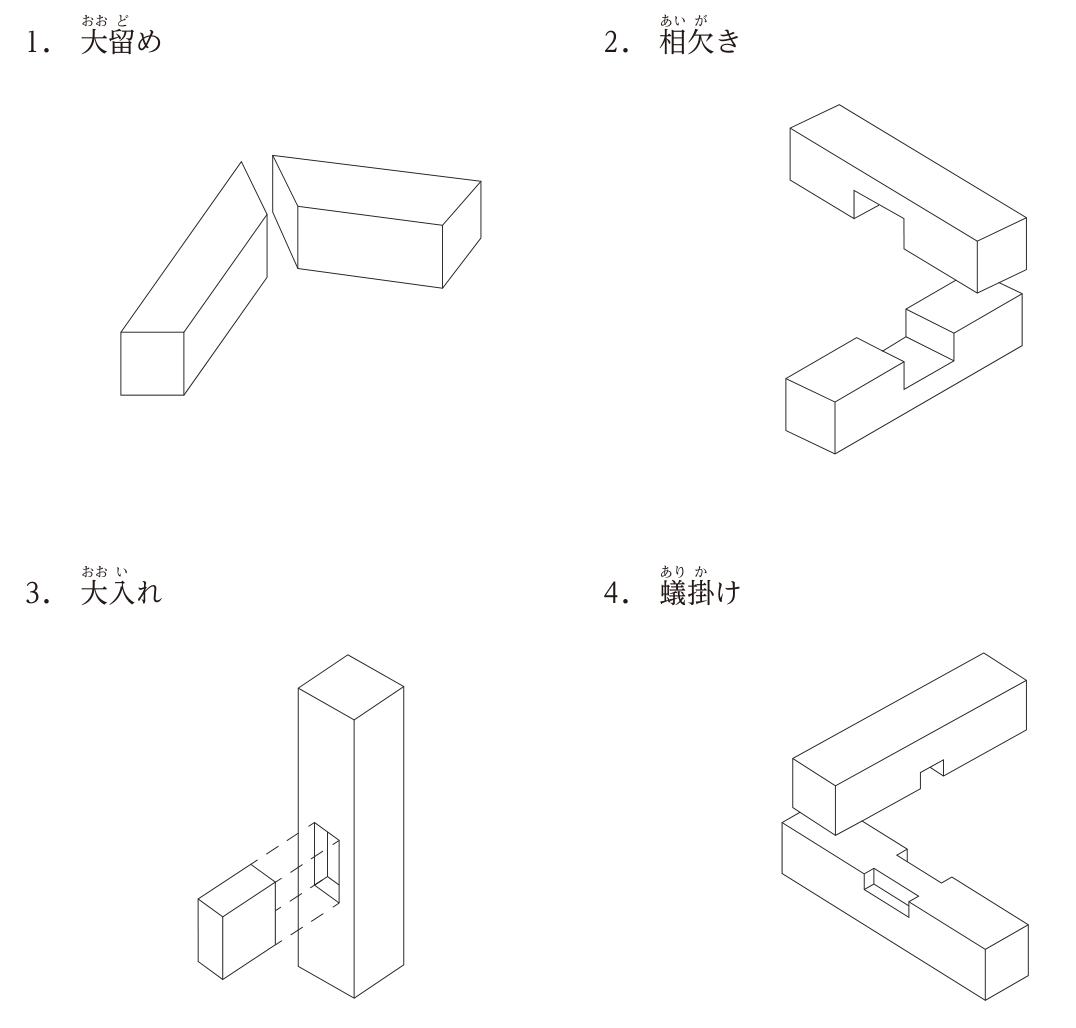

3. 1.は2材の端部を45°に切って突き合わせる大留め，2.は2材をそれぞれ半分ずつ欠き取って重ねる相欠き，3.は横架材の断面全体を柱の彫込みに差し込む大入れであり，いずれも名称と図が合っている。

選択肢ごとの解説

1. (1)正しい。端部を斜めに切って突き合わせる納まりは大留めである。
2. (2)正しい。2材をそれぞれ半分ずつ欠いて組み合わせる納まりは相欠きである。
3. (3)正しい。横架材の断面全体を受け材の彫込みに差し込む納まりは大入れである。
4. (4)誤り。図には蟻形の加工が無く，あごで掛ける渡りあごに近い納まりであり，蟻掛けではない。
