躯体工事のネットワーク工程表（作業内容・フリーフロート・人員の割振り・総所要日数）
これは1級建築施工管理技士 第二次検定 令和3年度（2021年10月17日（日）実施） 問題3の問題です。論点は「工程管理」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 4 手順・引っかけの指摘が読めます。

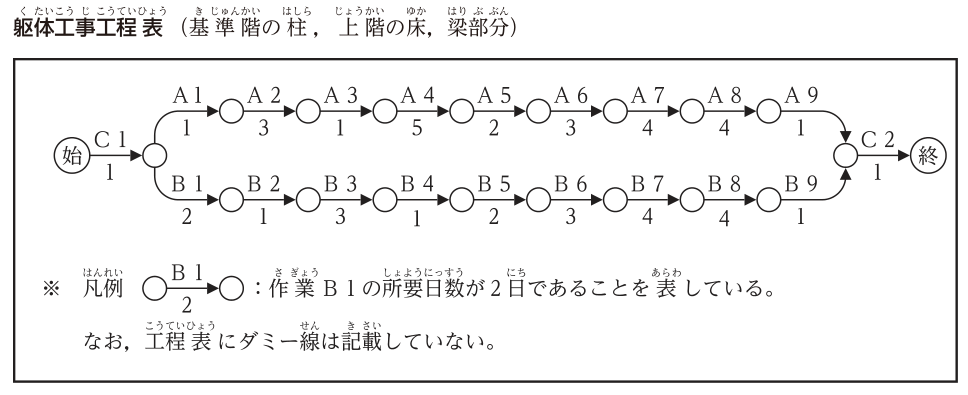

市街地での事務所ビルの新築工事において，各階を施工数量の異なるA工区とB工区に分けて工事を行うとき，右の躯体工事工程表（基準階の柱，上階の床，梁部分）に関し，次の1.から4.の問いに答えなさい。
工程表は検討中のもので，型枠工10人，鉄筋工6人をそれぞれ半数ずつの2班に割り振り，両工区の施工を同時に進める計画とした。
各作業班の作業内容は作業内容表のとおりであり，Aで始まる作業名はA工区の作業を，Bで始まる作業名はB工区の作業を，Cで始まる作業名は両工区同時に行う作業を示すが，作業A4，B4及び作業A8，B8については作業内容を記載していない。
各作業は一般的な手順に従って施工されるものとし，検査や設備関係の作業については省略している。
なお，安全上の観点から鉄筋工事と型枠工事の同時施工は避け，作業A3，B3及び作業A7，B7はA，B両工区の前工程が両方とも完了してから作業を行うこととする。
〔工事概要〕用途：事務所 構造・規模：鉄筋コンクリート造，地上6階，塔屋1階，延べ面積3,000m² 階段は鉄骨造で，別工程により施工する。
1. 作業A4，B4及びA8，B8の作業内容を記述しなさい。
2. 作業B6のフリーフロートを記入しなさい。
3. 次の記述の［ ］に当てはまる数値をそれぞれ記入しなさい。
A工区とB工区の施工数量の違いから，各作業に必要な総人数に差のある作業A1，B1から作業A4，B4までについて，最も効率の良い作業員の割振りに変え，所要日数の短縮を図ることとした。
ただし，一作業の1日当たりの最少人数は2人とし，一作業の途中での人数の変更は無いものとする。
このとき，変更後の1日当たりの人数は，作業A1は2人，作業B1は4人に，作業A2は4人，作業B2は2人に，作業A3の人数は［あ］人となり，作業A4の人数は［い］人となる。
4. 3.で求めた，作業A1，B1から作業A4，B4の工事ごと，工区ごとの割振り人数としたとき，始から終までの総所要日数を記入しなさい。
| 作業名 | 作業員（人） | 所要日数（日） | 必要総人数（人） | 作業内容 |
|---|---|---|---|---|
| C1 | 2 | 1 | 2 | 墨出し |
| A1 | 3 | 1 | 2 | 柱配筋 ※1 |
| B1 | 3 | 2 | 4 | 柱配筋 ※1 |
| A2 | 3 | 3 | 8 | 壁配筋 |
| B2 | 3 | 1 | 2 | 壁配筋 |
| A3 | 5 | 1 | 5 | 柱型枠建込み |
| B3 | 5 | 3 | 14 | 柱型枠建込み |
| A4 | 5 | 5 | 24 | （空欄） |
| B4 | 5 | 1 | 5 | （空欄） |
| A5 | 5 | 2 | 10 | 梁型枠組立て |
| B5 | 5 | 2 | 10 | 梁型枠組立て |
| A6 | 5 | 3 | 15 | 床型枠組立て |
| B6 | 5 | 3 | 15 | 床型枠組立て |
| A7 | 3 | 4 | 12 | 梁配筋 ※1 |
| B7 | 3 | 4 | 12 | 梁配筋 ※1 |
| A8 | 3 | 4 | 12 | （空欄） |
| B8 | 3 | 4 | 12 | （空欄） |
| A9 | 5 | 1 | 5 | 段差，立上り型枠建込み |
| B9 | 5 | 1 | 5 | 段差，立上り型枠建込み |
| C2 | 2（台） | 1 | 2（台） | コンクリート打込み |
解答欄
正解
| 1. 作業A4，B4の作業内容 | 壁型枠建込み（壁型枠建て込み・壁型枠の建込み・壁型枠組立て・壁型枠建込・壁型枠 も正解） |
|---|---|
| 1. 作業A8，B8の作業内容 | 床配筋（スラブ配筋・床筋配筋・床（スラブ）配筋・床鉄筋組立て も正解） |
| 2. 作業B6のフリーフロート | 2 日 |
| 3. ［あ］作業A3の人数 | 3 人 |
| 3. ［い］作業A4の人数 | 8 人 |
| 4. 始から終までの総所要日数 | 24 日 |
解き方
- 1. 基準階の躯体は，墨出し → 柱配筋 → 壁配筋 → 柱型枠建込み → 壁型枠建込み → 梁型枠組立て → 床型枠組立て → 梁配筋 → 床配筋 → 段差・立上り型枠建込み → コンクリート打込みの順に進む。作業4は壁配筋（作業2）の後で梁型枠（作業5）の前なので「壁型枠建込み」，作業8は梁配筋（作業7）の後で段差・立上り型枠（作業9）の前なので「床配筋」である。
- 2. 当初の計画で最早開始時刻（EST）を求める。C1 0〜1日，A1 1〜2，A2 2〜5，B1 1〜3，B2 3〜4。A3・B3はA2・B2の両方の完了後なので5日から始まる。A3 5〜6，A4 6〜11，A5 11〜13，A6 13〜16，B3 5〜8，B4 8〜9，B5 9〜11，B6 11〜14。A7・B7はA6・B6の両方の完了後なので16日から始まり，A7・B7 16〜20，A8・B8 20〜24，A9・B9 24〜25，C2 25〜26（当初の総所要日数26日）。作業B6のフリーフロート＝後続のB7のEST 16日－B6の最早終了時刻14日＝2日。
- 3. 鉄筋工6人の割振りはA1 2人・B1 4人（必要総人数2・4人なのでどちらも1日），A2 4人・B2 2人（8人÷4人＝2日，2人÷2人＝1日）で，A2・B2とも4日目に終わる。型枠工10人をA3（必要総人数5人）・B3（14人）とA4（24人）・B4（5人）に割り振る。A3を3人・B3を7人にすると，A3は5÷3→2日，B3は14÷7＝2日で同時に終わり，続いてA4を8人・B4を2人にすると，A4は24÷8＝3日，B4は5÷2→3日で同時に終わる（6日目〜9日目）。10人×5日＝50人日に対し必要総人数は5＋14＋24＋5＝48人日なので，5日より短くはできず，これが最も効率の良い割振りである（A3を5人・B3を5人にするとB3が3日，A4が5日かかり10日目以降にずれ込む）。よって［あ］＝3人，［い］＝8人。
- 4. 変更後は，C1 0〜1日，A1・B1 1〜2，A2 2〜4，B2 2〜3，A3・B3 4〜6，A4・B4 6〜9，A5・B5 9〜11，A6・B6 11〜14，A7・B7 14〜18，A8・B8 18〜22，A9・B9 22〜23，C2 23〜24。総所要日数は24日で，当初の26日から2日短縮される。
同じ論点の過去問
令和3年度の前後の問題
出典：一般財団法人 建設業振興基金が実施した1級建築施工管理技士 第二次検定 令和3年度（2021年10月17日（日）実施） 問題3。問題文は本試験の問題にもとづいています。解答・解説・論点の整理は資格試験対策.netの独自コンテンツです。最終更新 。この問題の誤りを報告する
