基準階の躯体工事のネットワーク工程表
これは1級建築施工管理技士 第二次検定 令和5年度（2023年10月15日（日）実施） 問題3の問題です。論点は「工程管理」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 5 手順・引っかけの指摘が読めます。

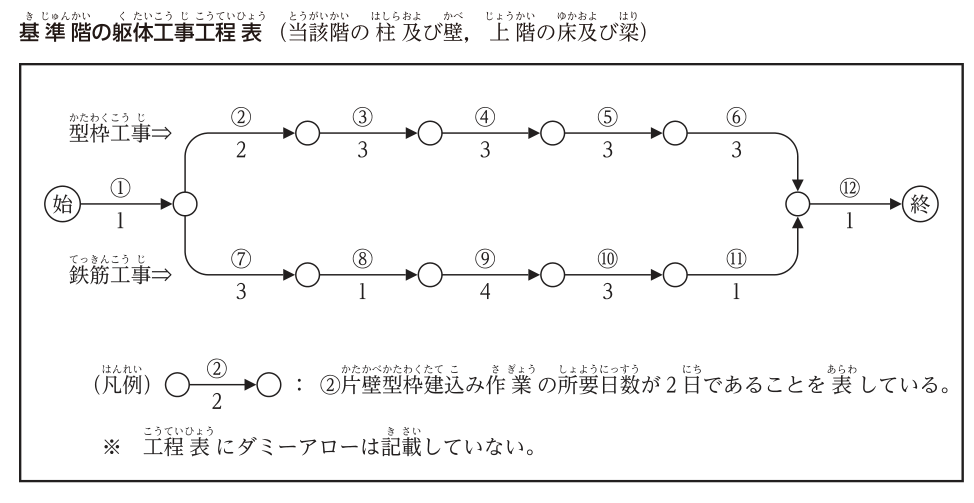

市街地での事務所ビル新築工事について，右の基準階の躯体工事工程表及び作業内容表を読み解き，次の1.から4.の問いに答えなさい。
工程表は工事着手時のもので，各工種の作業内容は作業内容表のとおりであり，型枠工事の作業④と，鉄筋工事の作業⑦については作業内容を記載していない。
基準階の施工は型枠工10人，鉄筋工6人のそれぞれ1班で施工し，③柱型枠，壁型枠返しは，⑧壁配筋が完了してから開始するものとし，⑨梁配筋（圧接共）は，⑤床型枠組立て（階段を含む）が完了してから開始するものとする。
なお，仮設工事，設備工事及び検査は，墨出し，型枠工事，鉄筋工事，コンクリート工事の進捗に合わせ行われることとし，作業手順，作業日数の検討事項には含めないものとする。
〔工事概要〕
用途：事務所
構造，規模：鉄筋コンクリート造，地上6階，延べ面積3,000m²，基準階面積480m²
1. 型枠工事の作業④及び鉄筋工事の作業⑦の作業内容を記述しなさい。
2. 型枠工事の③柱型枠，壁型枠返しの最早開始時期（EST）を記入しなさい。
3. 型枠工事の⑥型枠締固め及び鉄筋工事の⑩床配筋のフリーフロートを記入しなさい。
4. 次の記述の［ ］に当てはまる数値を記入しなさい。
ある基準階において，②片壁型枠建込み及び③柱型枠，壁型枠返しについて，当初計画した型枠工の人数が確保できず，②片壁型枠建込みでは2日，③柱型枠，壁型枠返しでは1日，作業日数が増加することとなった。
このとき，墨出しからコンクリート打込み完了までの総所要日数は［ ］日となる。
| 工種 | 作業内容 | 所要日数（日） |
|---|---|---|
| 墨出し | ① 墨出し | 1 |
| 型枠工事 | ② 片壁型枠建込み | 2 |
| 型枠工事 | ③ 柱型枠，壁型枠返し | 3 |
| 型枠工事 | ④ ［ ］ | 3 |
| 型枠工事 | ⑤ 床型枠組立て（階段を含む） | 3 |
| 型枠工事 | ⑥ 型枠締固め | 3 |
| 鉄筋工事 | ⑦ ［ ］ | 3 |
| 鉄筋工事 | ⑧ 壁配筋 | 1 |
| 鉄筋工事 | ⑨ 梁配筋（圧接共） | 4 |
| 鉄筋工事 | ⑩ 床配筋 | 3 |
| 鉄筋工事 | ⑪ 差筋 | 1 |
| コンクリート工事 | ⑫ コンクリート打込み | 1 |
解答欄
正解
| 1. 作業④の作業内容 | 梁型枠組立て（梁型枠組立・梁型枠建込み・大梁・小梁型枠組立て・梁型枠 も正解） |
|---|---|
| 1. 作業⑦の作業内容 | 柱配筋（柱配筋（圧接共）・柱鉄筋組立て・柱筋組立て・柱主筋・帯筋の配筋 も正解） |
| 2. ③柱型枠，壁型枠返しの最早開始時期（EST） | 5 日 |
| 3. ⑥型枠締固めのフリーフロート | 5 日 |
| 3. ⑩床配筋のフリーフロート | 0 日 |
| 4. 作業日数が増加したときの総所要日数 | 24 日 |
解き方
- 作業の順序：墨出しの後，型枠は片壁（壁の片側）を建て込み，鉄筋は柱を配筋してから壁を配筋する。壁配筋が終わると柱型枠と壁の返し型枠を建て込み，次に梁型枠，床型枠と進む。床型枠ができると梁配筋，床配筋，差筋を行い，型枠締固めの後にコンクリートを打ち込む。よって④は梁型枠組立て，⑦は柱配筋である。
- 工程表には描かれていないが，条件から⑧壁配筋→③柱型枠，壁型枠返し，⑤床型枠組立て→⑨梁配筋（圧接共）の2本のダミーがある。
- 最早開始時期：①は0〜1日。②は1〜3日。⑦は1〜4日，⑧は4〜5日。③は②の完了（3日）と⑧の完了（5日）の遅いほうから始まるので，EST＝max(3, 5)＝5日。続いて③5〜8日，④8〜11日，⑤11〜14日，⑥14〜17日。⑨は⑧の完了（5日）と⑤の完了（14日）の遅いほうで14〜18日，⑩18〜21日，⑪21〜22日。⑫は⑥（17日）と⑪（22日）の遅いほうから22〜23日で，当初の総所要日数は23日（クリティカルパスは①→⑦→⑧→③→④→⑤→⑨→⑩→⑪→⑫）。
- フリーフロート＝後続作業の最早開始時期−その作業の最早終了時期。⑥は後続の⑫のEST 22日−⑥のEFT 17日＝5日。⑩は後続の⑪のEST 21日−⑩のEFT 21日＝0日（クリティカルパス上）。
- 4.：②が2+2＝4日，③が3+1＝4日になる。②は1〜5日，⑧は4〜5日なので③は5〜9日，④9〜12日，⑤12〜15日，⑥15〜18日，⑨15〜19日，⑩19〜22日，⑪22〜23日，⑫23〜24日。総所要日数は24日（②の増加2日は②のフロート2日に吸収され，③の増加1日だけ延びる）。
