躯体工事のネットワーク工程表（作業内容・フリーフロート・総所要日数・工事完了日・工程の見直し）
これは1級建築施工管理技士 第二次検定 令和元年度（2019年10月20日（日）実施） 問題5の問題です。論点は「工程管理」（重要度B・解答の形は五肢択一・穴埋め）。採点すると、解き方 8 手順・引っかけの指摘が読めます。

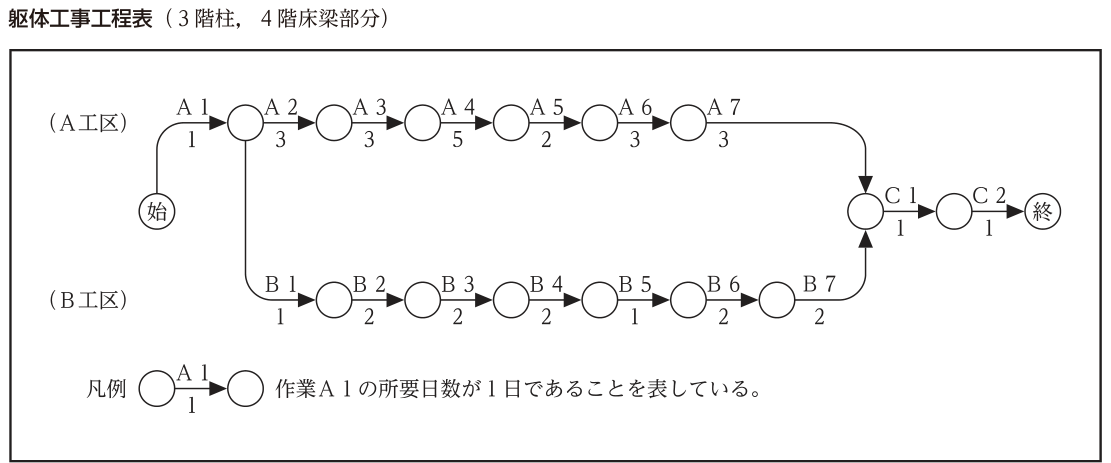

市街地での事務所ビルの建設工事において，各階を施工量の異なるA工区とB工区に分けて工事を行うとき，躯体工事工程表（3階柱，4階床梁部分）に関し，次の1.から4.の問いに答えなさい。
工程表は作成中のもので，検査や設備関係の作業については省略している。
各作業の内容は作業内容表のとおりであり，Aで始まる作業名はA工区の作業を，Bで始まる作業名はB工区の作業を示すが，作業A2及び作業B2については作業内容及び担当する作業班を記載していない。
なお，各作業班は，各工区ごとに確保できているものとする。
また，各作業は一般的な手順に従って施工し，各作業班は複数の作業を同時に行わず，先行する作業が完了してから後続の作業を開始するものとする。
〔工事概要〕
用途：事務所
構造・規模：鉄筋コンクリート造，地下1階，地上6階，延べ面積3,200m²
鉄筋コンクリート製の壁はなく，階段は鉄骨造で別工程により施工する。
外壁：ALCパネル
1. 作業A2及び作業B2の作業内容を記述しなさい。
2. 作業B7のフリーフロートを記入しなさい。
3. 始から終までの総所要日数と，工事を令和元年10月23日（水曜日）より開始するときの工事完了日を記入しなさい。
ただし，作業休止日は，土曜日，日曜日，祝日，振替休日のほか，雨天1日とする。
なお，10月23日以降年末までの祝日は，文化の日（11月3日）と勤労感謝の日（11月23日）である。
4. 工事着手に当たり，各作業班の手配状況を確認したところ，型枠作業班が1班しか手配できないため，1班で両工区の作業を行うこととなった。この時に，次の記述の［ ］に当てはまる語句又は数値をそれぞれ記入しなさい。
工程の見直しに当たって，型枠作業班は同じ工区の作業を続けて行うこととしたため，作業B3は，作業B2の完了後で作業［あ］の完了後でないと開始できないこととなる。
このため，作業休止日が同じ場合，工事完了日は当初工程より暦日で［い］日遅れることとなる。
| 作業名 | 作業内容 | 担当する作業班 |
|---|---|---|
| A1，B1 | 3階墨出し | 墨出し作業班 |
| A2，B2 | ［ ］ | ［ ］ |
| A3，B3 | 柱型枠の組立て | 型枠作業班 |
| A4，B4 | 梁型枠の組立て（梁下支保工を含む） | 型枠作業班 |
| A5，B5 | フラットデッキの敷設 | 型枠作業班 |
| A6，B6 | 梁の配筋 | 鉄筋作業班 |
| A7，B7 | 床の配筋 | 鉄筋作業班 |
| C1 | 清掃及び打込み準備（A工区及びB工区） | 清掃準備作業班 |
| C2 | コンクリート打込み（A工区及びB工区） | 打込み作業班 |
解答欄
正解
| 1. 作業A2及び作業B2の作業内容 | 柱の配筋（柱配筋・柱の配筋（鉄筋作業班）・3階柱の配筋・柱の鉄筋組立て・柱鉄筋の組立て・柱筋の組立て も正解） |
|---|---|
| 2. 作業B7のフリーフロート | 7 日 |
| 3. 総所要日数 | 22 日 |
| 3. 工事完了日 | 令和元年11月25日（11月25日・2019年11月25日・令和元年11月25日（月曜日）・R1.11.25・11月25日（月）・令和元年11月25日（月）・2019/11/25 も正解） |
| 4. ［あ］に当てはまる作業名 | A5（作業A5 も正解） |
| 4. ［い］に当てはまる数値 | 3 日 |
解き方
- 1. 墨出し（A1）の後，柱型枠の組立て（A3）の前に行う作業は柱の配筋である。柱型枠は配筋の後でないと建て込めないので，A2・B2は「柱の配筋」（担当は鉄筋作業班）。壁は鉄筋コンクリート製ではないので壁の配筋は入らない。
- 2. 各作業の最早終了時刻（EFT）を求める。A工区：A1=1，A2=1+3=4，A3=4+3=7，A4=7+5=12，A5=12+2=14，A6=14+3=17，A7=17+3=20。B工区（A1の完了後に開始）：B1=1+1=2，B2=2+2=4，B3=4+2=6，B4=6+2=8，B5=8+1=9，B6=9+2=11，B7=11+2=13。
- C1の最早開始時刻はA7・B7の遅いほうの20日。B7のフリーフロート＝後続作業C1の最早開始時刻20−B7の最早終了時刻13＝7日。
- 3. C1=20+1=21，C2=21+1=22なので総所要日数は22日（クリティカルパスはA1→A2→A3→A4→A5→A6→A7→C1→C2）。
- 工事完了日：作業日22日に雨天1日を加えた23日が必要。10月23日（水）から土日・祝日を除いて数えると，10月は23〜25日・28〜31日の7日，11月1日で8日，11月3日（日・文化の日）の振替休日の4日（月）を除いて5〜8日で12日，11〜15日で17日，18〜22日で22日（23日の勤労感謝の日は土曜日），25日（月）で23日目となる。工事完了日は令和元年11月25日。
- 4. 型枠作業班が1班で，同じ工区の作業（柱型枠→梁型枠→フラットデッキ）を続けて行うので，A3→A4→A5を終えてからB3→B4→B5に移る。B3はB2の完了後で，かつ作業A5の完了後でないと開始できない（あ＝A5）。
- 見直し後：B3の開始はmax(B2=4，A5=14)=14で，B3=16，B4=18，B5=19，B6=21，B7=23。C1の開始はmax(A7=20，B7=23)=23で，C1=24，C2=25。総所要日数は25日となり3日延びる。
- 作業日が3日増えるので，11月25日（月）の後の26日（火）・27日（水）・28日（木）に作業して完了日は11月28日（木）。休日を挟まないので，暦日でも3日遅れる（い＝3）。
