送風機回りダンパー取付け要領図・屋外機設置要領図の理由又は改善策

正解

解き方

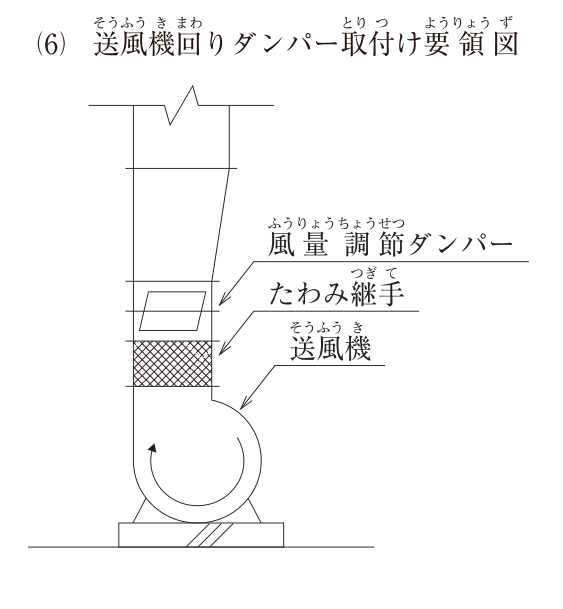

1. (6) 遠心送風機の吐出し口の直後は、羽根車から吹き出した気流がケーシングの片側に偏っていて（偏流）、風速の分布が一様でない。ここに風量調節ダンパーを設けると、羽根の開度と風量の関係が不安定になり、調整が難しく騒音も出やすい。図はたわみ継手のすぐ上にダンパーがあり、その上でダクトが拡大している。ダンパーは吐出し口から離し、拡大部を過ぎて気流が整った直管部に設ける。
2. 図ではダンパーの羽根が平行四辺形で描かれ、羽根の軸の向きも問われうる。吐出し口の近くに設けるときは、羽根の軸を送風機の羽根車の軸と直角の向きにすると、羽根を絞っても偏流を強めにくい（軸が平行だと、絞ったときに羽根が偏流を片側に押しやって風量が不安定になる）。送風機とダクトの間にたわみ継手を入れていることは適切である。
3. (7) 空冷式の屋外機は、周囲の空気と熱を交換するので、吹出し側・吸込み側に製造者の指定する空間が必要である。図の屋外機はベランダの床の低い位置に置かれ、吹出し口のすぐ前に窓や外壁、背面にも壁がある。吹き出した空気が壁に当たって吸込み側に戻るショートサーキットが起き、冷房時は凝縮温度が上がって能力が下がり、高圧保護で停止することもある。
4. 改善策は、吹出し口を開放された側へ向けて前方の空間を確保する、架台で手すり壁より高い位置に上げる又は天吊りにして吹出し空気を外へ逃がす、製造者の指定する離隔をとる、などである。
