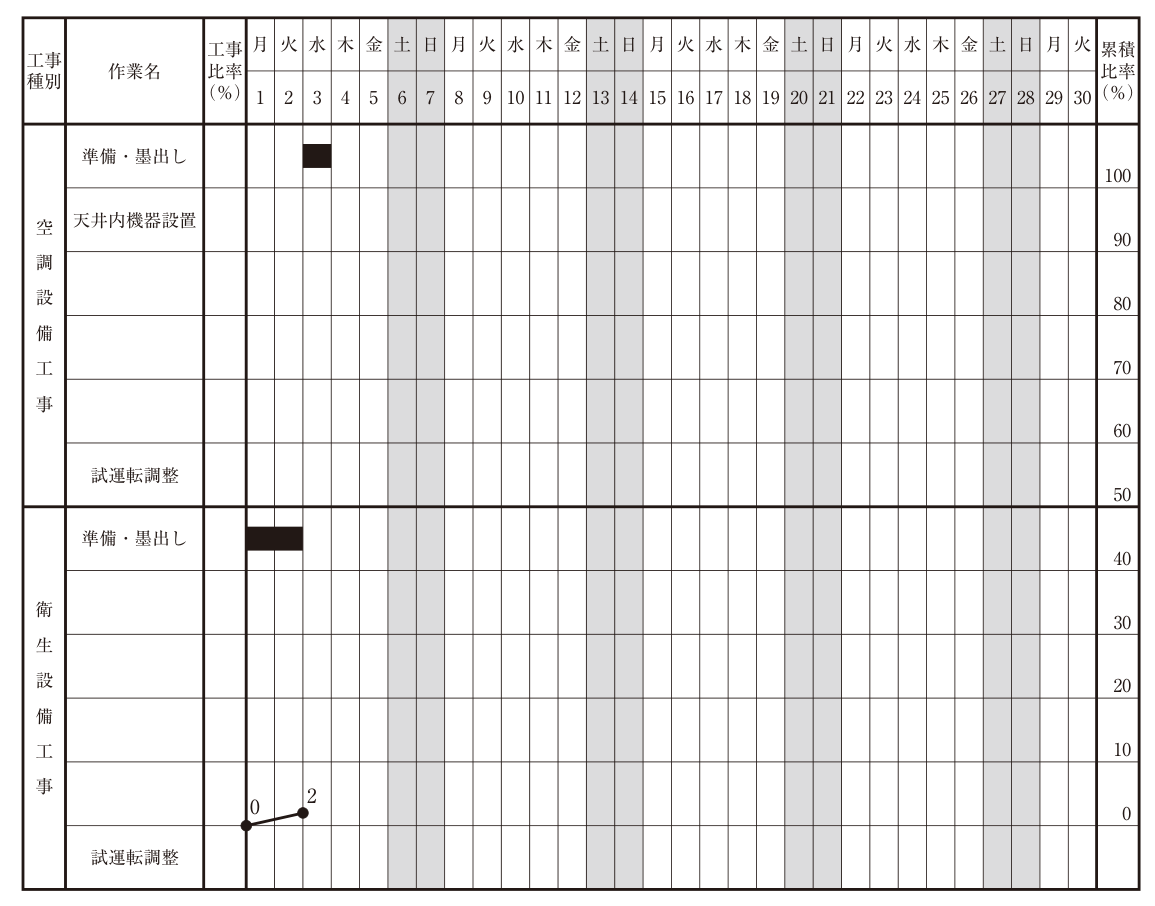

バーチャート工程表（作業順・工事比率・累積出来高曲線・遅れと短縮）

正解

解き方

1. 設問1（作業の順序）：空調設備工事は、準備・墨出し → 天井内機器設置 → 配管 → 気密試験 → （建築仕上げ工事）→ 仕上げ面への器具取付け → 試運転調整。天井内の機器を据え付けてから配管し、配管が終わってから気密試験を行う。衛生設備工事は、準備・墨出し → 配管 → 水圧試験 → 保温 → （建築仕上げ工事）→ 仕上げ面への器具取付け → 試運転調整。水圧試験は漏れを確かめるため保温の前に行う。仕上げ面への器具取付けは建築仕上げ工事の後続作業（条件⑥）、試運転調整は最後。
2. 工事比率は表のとおり。空調：準備・墨出し2%、天井内機器設置18%、配管12%、気密試験6%、仕上げ面への器具取付け9%、試運転調整6%（計53%）。衛生：準備・墨出し2%、配管15%、水圧試験6%、保温8%、仕上げ面への器具取付け12%、試運転調整4%（計47%）。合計100%。
3. 設問2（日程）：1日が月曜日で、土日の6・7、13・14、20・21、27・28日は作業しない。衛生は準備・墨出し1〜2日、配管5日を3・4・5・8・9日、水圧試験10〜11日、保温12・15日。空調は準備・墨出し3日、天井内機器設置4・5・8日、配管9〜12日、気密試験15〜16日。
4. 建築仕上げ工事（3日）は空調・衛生のどの作業とも並行しない（条件⑦）ので、天井内の作業がすべて終わった（気密試験の完了16日）後の17〜19日。仕上げ面への器具取付けは空調・衛生とも22〜24日（空調と衛生は並行作業。条件①）。試運転調整は衛生が25日、空調が3日で25・26・29日。設備工事全体の完了は29日（月曜日）。
5. 設問3（累積出来高）：各作業の出来高は日数内で均等とし、1日1%、2日2%（衛生の準備・墨出し完了）、3日7%（空調の準備・墨出し2%＋衛生の配管3%）、4日16%、5日25%、8日34%（天井内機器設置完了）、9日40%（衛生の配管完了）、10日46%、11日52%（水圧試験完了）、12日59%（空調の配管完了）、15日66%（保温完了）、16日69%（気密試験完了）、22日76%、23日83%、24日90%（器具取付け完了）、25日96%（衛生の試運転調整完了）、26日98%、29日100%（空調の試運転調整完了）。
6. 設問4：衛生の配管の完了が2日遅れると、配管は11日、水圧試験12・15日、保温16〜17日に完了する。建築仕上げ工事は空調の気密試験（16日完了）と衛生の保温（17日完了）の両方が終わってからなので18・19・22日、器具取付け23〜25日、空調の試運転調整26・29・30日となり、完了は30日。当初の29日より1日遅れる（衛生の保温は当初15日で、空調の気密試験より作業日で1日早く終わっていたので、2日の遅れのうち1日はそこで吸収される）。
7. 設問5：空調の準備・墨出しを1日に始めると、天井内機器設置2〜4日、配管5・8・9・10日、気密試験11〜12日。衛生の保温の完了は15日のままなので、建築仕上げ工事は16〜18日、器具取付け19・22・23日、空調の試運転調整24〜26日となり、完了は26日（金曜日）。当初の29日（月曜日）より、土日を含めて3日早くなる。
8. 工事比率の合計は空調53%＋衛生47%＝100%で、最後の作業（空調の試運転調整）が終わる29日に累積が100%になることで検算できる。
