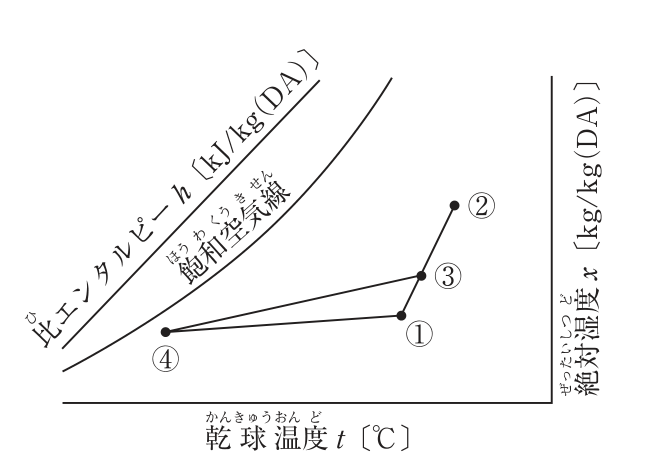

定風量単一ダクト方式の冷房時の空気線図

正解

正解：(3) 空気調和機出口空気の状態点は、③である。

解き方

1. 定風量単一ダクト方式の冷房では、室内空気（還気）①と導入外気②が混合して③になり、コイルで冷却減湿されて④になる。④の空気が室内に吹き出され、室内の負荷で①の状態になる。
2. 空気調和機出口空気（コイル出口）は④であり、③は外気と還気の混合空気（コイル入口）である。よって(3)が適当でない。コイルの冷却負荷はコイル入口③と出口④の比エンタルピー差に風量を掛けて求める。

選択肢ごとの解説

1. (1)適当。①は還気と給気の線の交点で、室内空気の状態点である。
2. (2)適当。②は最も高温・高湿の点で、夏期の導入外気である。
3. (3)適当でない。③は外気と還気の混合点で、空気調和機出口は④である。
4. (4)適当。コイルの冷却負荷は、コイル入口③と出口④の比エンタルピー差から求める。
