冷房時の湿り空気線図とシステム図の対応

正解

正解：(2) ②

解き方

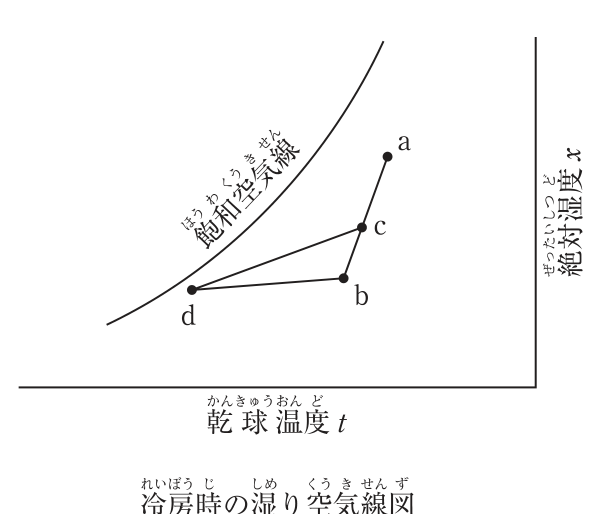

1. 冷房時の湿り空気線図で、aは高温多湿の外気、bは室内空気（還気）である。cはaとbを結ぶ直線上にあり、外気と還気の混合空気を表す。dは冷却除湿されたコイル出口の空気で、dからbへ室内の負荷を処理する。

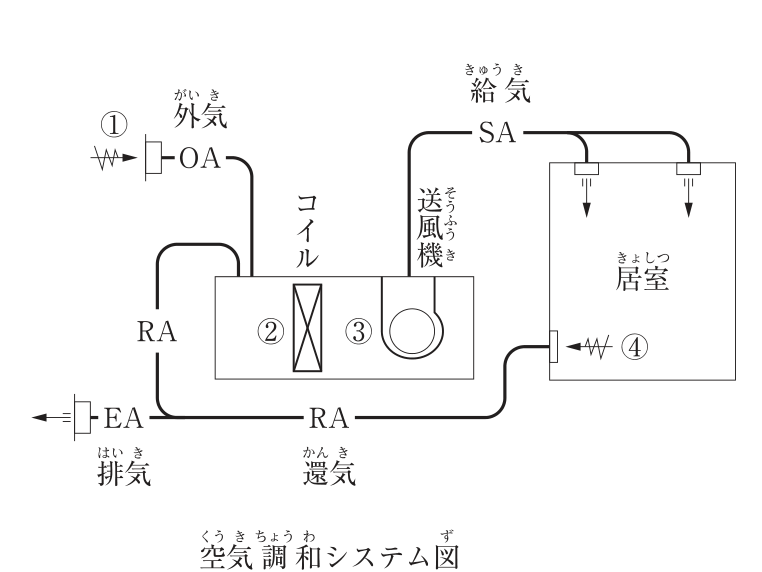

2. システム図で外気と還気が混合してコイルに入る位置は②である。よってc点に対応する位置は(2)である。

選択肢ごとの解説

1. (1)適当でない。①は外気の取入れ口で、湿り空気線図のa点に対応する。
2. (2)適当。②は外気と還気が混合したコイル入口で、c点に対応する。
3. (3)適当でない。③はコイル出口（冷却除湿後）で、d点に対応する。
4. (4)適当でない。④は居室からの還気で、b点に対応する。
