暖房時の湿り空気線図（状態点）

正解

正解：(4) 空気調和機出口空気の状態点は、③である。

解き方

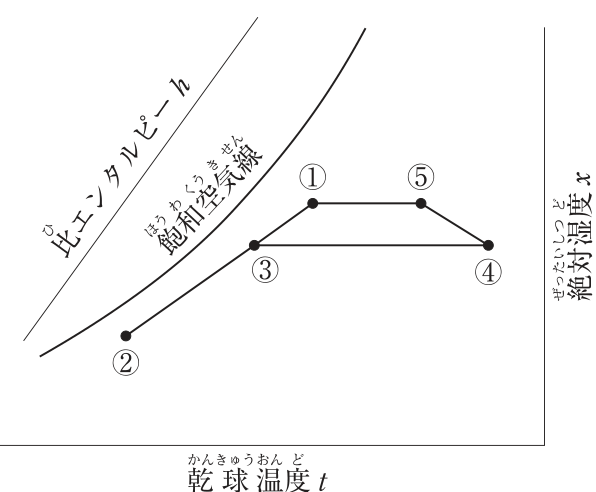

1. 図では、外気②と室内空気①を結ぶ直線上に③があり、③が外気と還気の混合点である。③から絶対湿度一定で温度が上がる④までが加熱コイル、④から⑤が加湿（水噴霧などで絶対湿度が増え温度がやや下がる）、⑤から①が室内の暖房負荷による変化である。
2. したがって、図は暖房時を示し、室内空気は①、導入外気は②、空気調和機出口空気（吹出し空気）は⑤である。③は混合点なので(4)が適当でない。

選択肢ごとの解説

1. (1)適当。外気②が低温・低湿で、加熱④と加湿⑤を行っているので暖房時である。
2. (2)適当。①は還気（室内空気）の状態点である。
3. (3)適当。②は低温で絶対湿度の低い外気の状態点である。
4. (4)適当でない。③は外気と還気の混合点で、空気調和機出口空気の状態点は⑤である。
