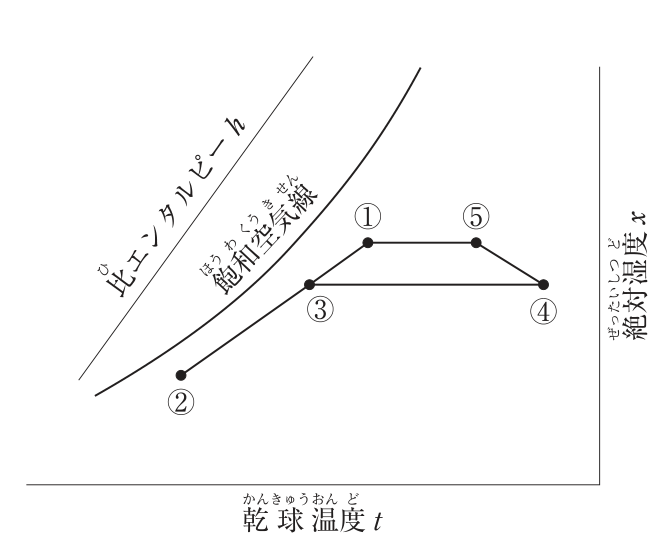

暖房時の湿り空気線図の状態点

正解

正解：(4) 空気調和機出口空気の状態点は、③である。

解き方

1. 図の②―③―①は一直線上にあり、③は外気②と室内空気①の混合点である。③から絶対湿度一定のまま④へ温度が上がるのは加熱コイルによる加熱、④から⑤へは加湿（水噴霧の加湿は湿球温度がほぼ一定で左上へ進む）、⑤から①へは吹出し空気が室内で熱を放出して室内の状態に戻る変化である。
2. したがって図は暖房時の状態変化で、室内空気は①、導入外気は②、空気調和機の出口空気（吹出し空気）は⑤である。③は混合空気なので(4)が適当でない。

選択肢ごとの解説

1. (1)適当。加熱（③→④）と加湿（④→⑤）を行っているので暖房時の状態変化である。
2. (2)適当。①は外気②との混合線の端にあり、吹出し空気⑤が熱を放出して至る点なので室内空気である。
3. (3)適当。②は低温・低湿度の点で、導入外気である。
4. (4)適当でない。③は外気と還気の混合点で、空気調和機の出口空気の状態点は⑤である。
