湿り空気線図の読み取り（乾球温度）
これは2級管工事施工管理技士 第一次検定 令和6年度 前期（2024年6月2日（日）実施） No.4の問題です。論点は「熱工学」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

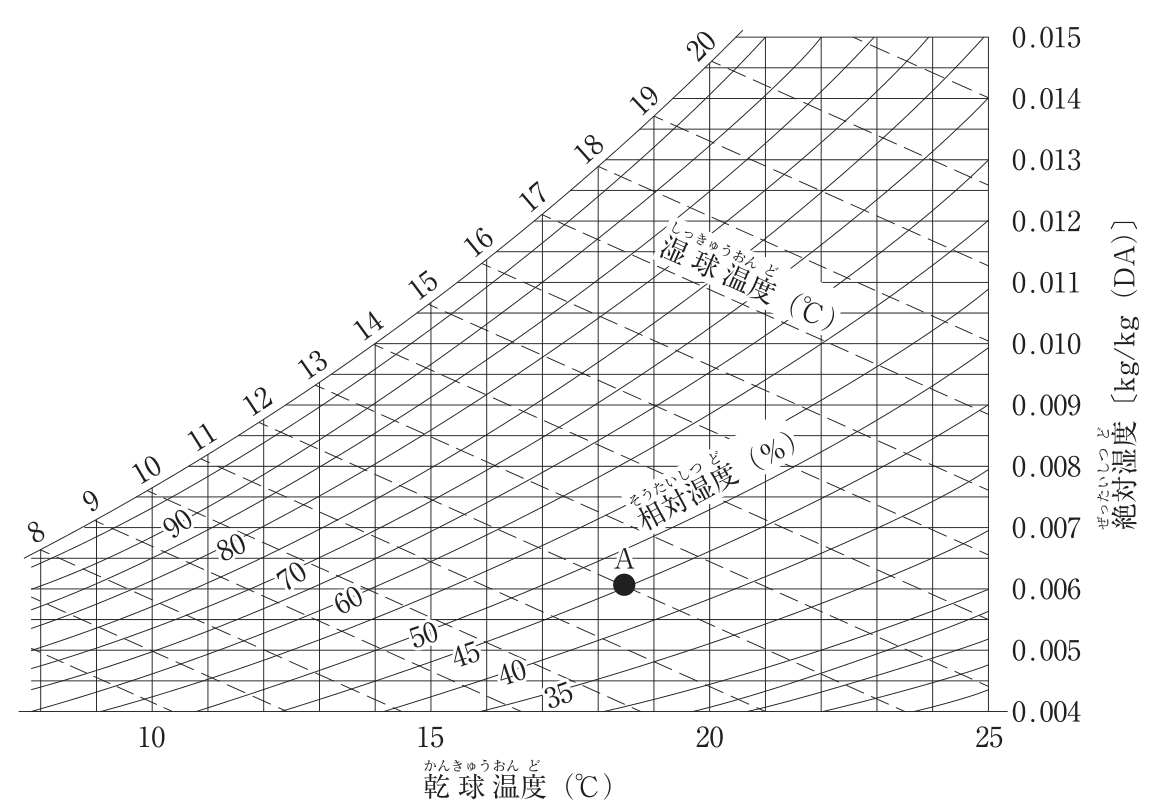

下図に示す湿り空気線図において、A点（●印）の湿り空気の乾球温度として、適当なものはどれか。
解答欄
正解
正解：(3) 18.5℃
解き方
- 乾球温度は、横軸の目盛から垂直に立ち上がる線で読む。A点は乾球温度15℃と20℃の目盛線の間で、20℃寄りの位置にあり、15℃から約3.5℃右の18.5℃の線上にある。よって(3)が適当である。
- A点を通る右下がりの破線（湿球温度線）を左上の目盛までたどると約12℃となるが、これは湿球温度である。乾球温度と取り違えないようにする。
選択肢ごとの解説
- (1)適当でない。約12℃はA点の湿球温度で、乾球温度ではない。
- (2)適当でない。12.5℃の垂直線はA点よりかなり左にあり、A点の乾球温度ではない。
- (3)適当。A点を通る垂直の線は乾球温度約18.5℃を示す。
- (4)適当でない。23.5℃はA点より右側の位置である。
引っかけ：湿り空気線図では、乾球温度は垂直線、絶対湿度は水平線、湿球温度は右下がりの斜線で読む。
