湿り空気線図（2つの状態点の比較）

正解

正解：(3) 湿り空気Aより湿り空気Bのほうが、相対湿度が高い。

解き方

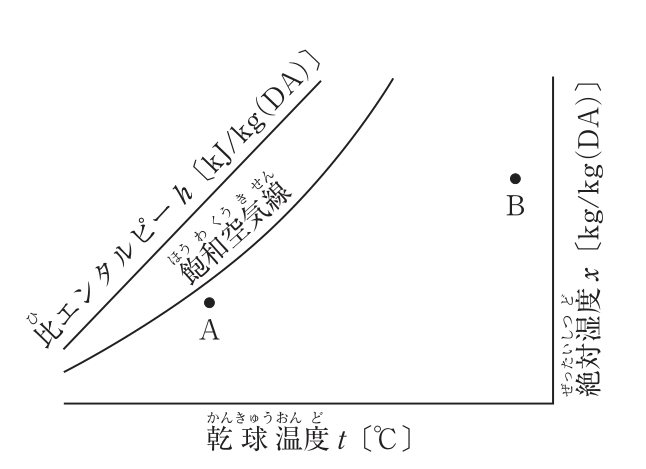

1. 湿り空気線図では、右へ行くほど乾球温度が高く、上へ行くほど絶対湿度が高い。BはAより右上にあるので、乾球温度も絶対湿度もBのほうが高い。比エンタルピーは乾球温度と絶対湿度がともに高いほど大きいので、Bのほうが高い。
2. 相対湿度は飽和空気線に近いほど高い。Aは飽和空気線のすぐ近くにあり、Bは飽和空気線から大きく離れているので、相対湿度はAのほうが高い。よって(3)が適当でない。

選択肢ごとの解説

1. (1)適当。BはAより右にあるので乾球温度が高い。
2. (2)適当。BはAより上にあるので絶対湿度が高い。
3. (3)適当でない。Aは飽和空気線に近く、Bは離れているので、相対湿度はAのほうが高い。
4. (4)適当。乾球温度・絶対湿度ともにBが高いので、比エンタルピーもBが高い。
