暖房時の湿り空気線図とシステム図の対応

正解

正解：(3) ③

解き方

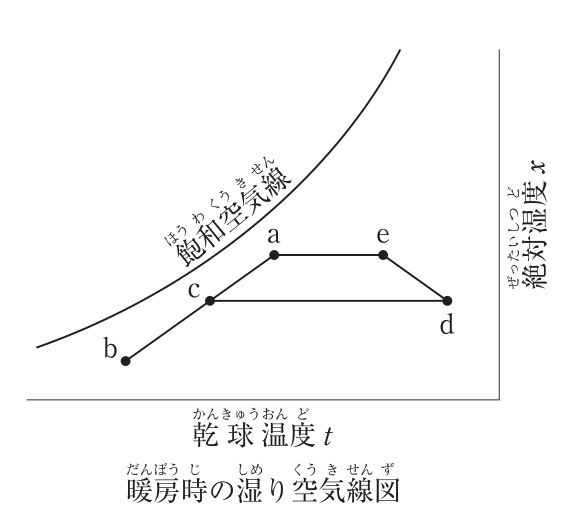

1. 暖房時の湿り空気線図で、bは低温低湿の外気、aは室内空気（還気）、cはa―bを結ぶ線上にある外気と還気の混合空気である。c→dは絶対湿度が一定のまま温度が上がっているので加熱コイルによる加熱、d→eは加湿器による加湿、e→aは給気が室内の負荷を処理する変化である。

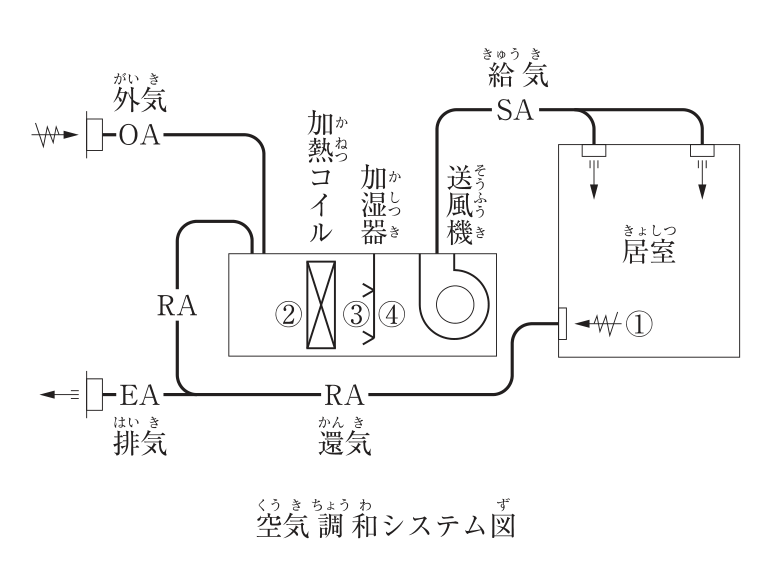

2. システム図では、加熱コイルの出口で加湿器の入口にあたる位置が③である。よってd点に対応するのは(3)である。

選択肢ごとの解説

1. (1)適当でない。①は居室からの還気で、a点に対応する。
2. (2)適当でない。②は外気と還気が混合した加熱コイル入口で、c点に対応する。
3. (3)適当。③は加熱コイル出口（加湿器入口）で、d点に対応する。
4. (4)適当でない。④は加湿器出口（送風機入口）で、給気の状態e点に対応する。
