暖房時の湿り空気線図とシステム図の対応

正解

正解：(3) ③

解き方

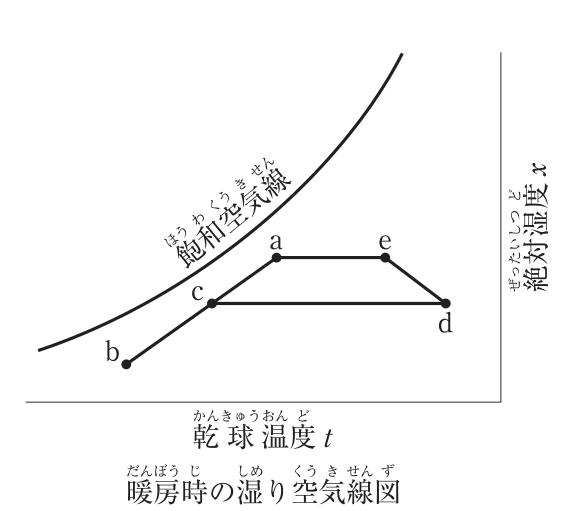

1. 暖房時の湿り空気線図で、bは低温低湿の外気、aは室内空気（還気）、cはaとbを結ぶ直線上にある混合空気である。cからdへは絶対湿度一定で温度が上がっているので、加熱コイルによる加熱を表す。dからeへは乾球温度が下がり絶対湿度が上がっているので、水噴霧などによる加湿を表す。eの空気が室内に供給されaになる。

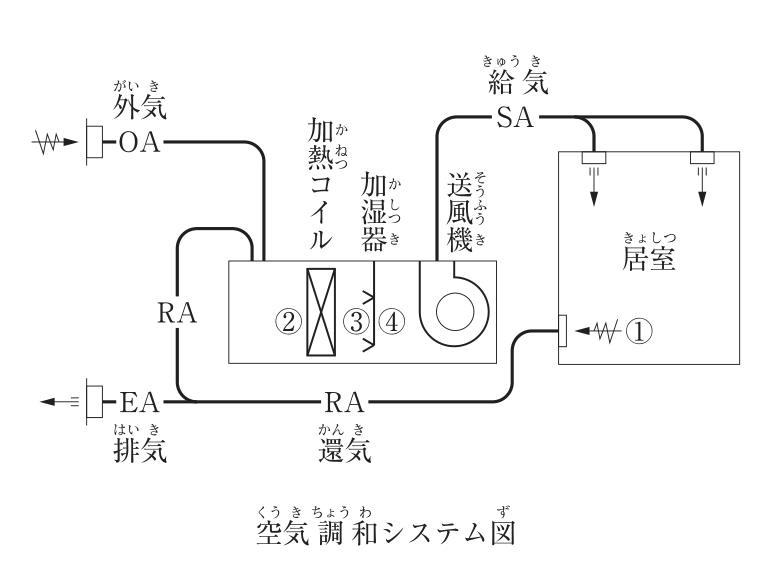

2. したがってdは加熱コイルを出て加湿器に入る前の空気であり、システム図の③に対応する。よって(3)が適当である。

選択肢ごとの解説

1. (1)適当でない。①は居室からの還気で、a点に対応する。
2. (2)適当でない。②は外気と還気の混合空気（加熱コイル入口）で、c点に対応する。
3. (3)適当。③は加熱コイル出口で加湿器入口の空気で、d点に対応する。
4. (4)適当でない。④は加湿器出口（給気）で、e点に対応する。
