冷房時の湿り空気線図とシステム図の対応
これは2級管工事施工管理技士 第一次検定 令和3年度 後期（2021年11月21日（日）実施） No.8の問題です。論点は「熱負荷・空気線図」（重要度A・解答の形は四肢択一）。採点すると、解き方 1 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

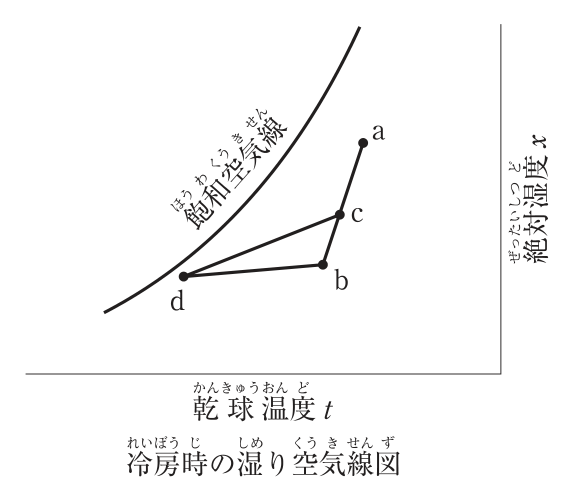

下図に示す冷房時の湿り空気線図のd点に対応する空気調和システム図中の位置として、適当なものはどれか。
解答欄
正解
正解：(3) ③
解き方

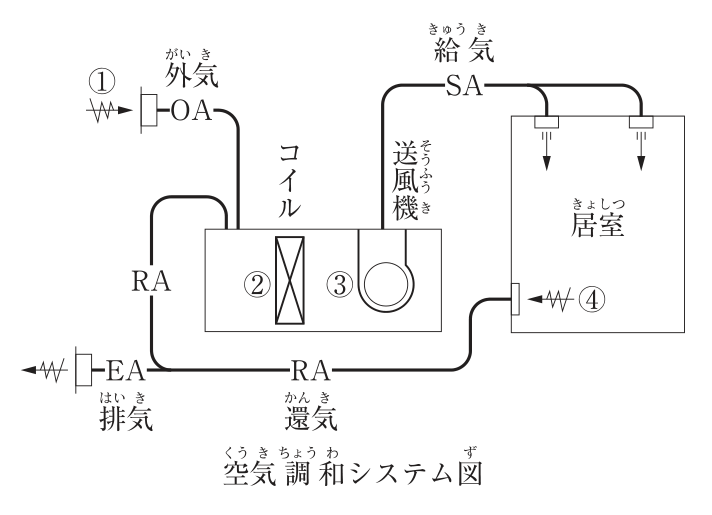

- 冷房時の空気線図では、aが外気（OA）、bが室内空気（RA）、cが外気と還気の混合空気（コイル入口）、dが冷却コイルで冷却減湿された空気（コイル出口）である。dはコイル出口から送風機に入る前の位置で、システム図の③にあたる。よって(3)が適当である。
選択肢ごとの解説
- (1)適当でない。①は外気の取入れ口で、空気線図のaにあたる。
- (2)適当でない。②は外気と還気が混合したコイル入口の空気で、空気線図のcにあたる。
- (3)適当。③はコイルで冷却減湿された後の空気で、飽和空気線に近いdにあたる。
- (4)適当でない。④は居室からの還気（室内空気）で、空気線図のbにあたる。
引っかけ：飽和空気線に近い点はコイル出口（冷却減湿後）である。dからbへの変化は、室内で熱と水分を受け取る変化である。
