暖房時の湿り空気線図と空気調和システム図

正解

正解：(1) ①

解き方

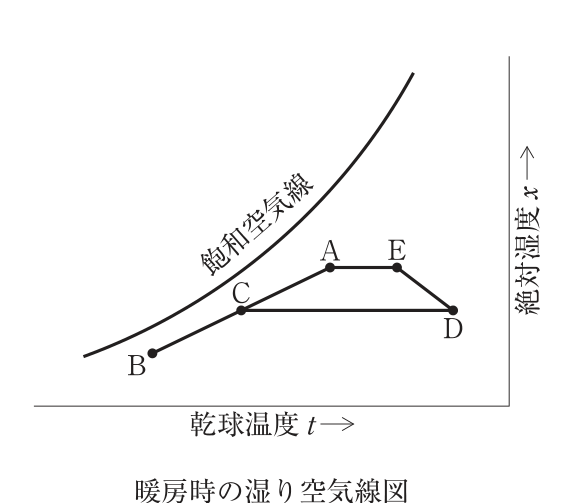

1. 湿り空気線図で、Bは最も温度・湿度が低いので外気、CはBとAを結ぶ線上にあるので外気と還気の混合空気である。C→Dは絶対湿度一定で温度が上がっているので加熱コイルによる加熱、D→Eは温度が下がり絶対湿度が増えているので水噴霧による加湿である。

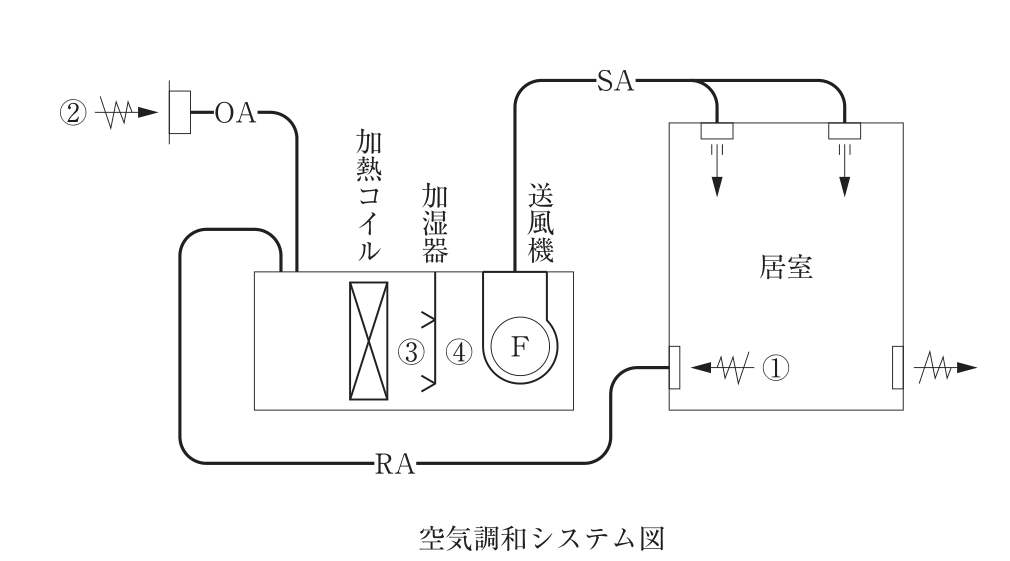

2. Eは空気調和機の出口（吹出し空気）で、室内で熱を放出してAの状態になる。したがってAは室内空気（居室から戻る還気）の状態である。システム図では居室の吸込口の位置①がこれに当たる。よって(1)が適当である。
3. なお、②は外気（B）、③は加熱コイル出口（D）、④は加湿器出口（E）に当たる。

選択肢ごとの解説

1. (1)適当。①は居室からの還気で、室内空気の状態点Aに対応する。
2. (2)適当でない。②は外気で、状態点Bに対応する。
3. (3)適当でない。③は加熱コイルの出口で、状態点Dに対応する。
4. (4)適当でない。④は加湿器の出口（吹出し空気）で、状態点Eに対応する。
