冷房時の湿り空気線図とシステム図の対応
これは2級管工事施工管理技士 第一次検定 令和元年度 後期（2019年11月17日（日）実施） No.8の問題です。論点は「熱負荷・空気線図」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

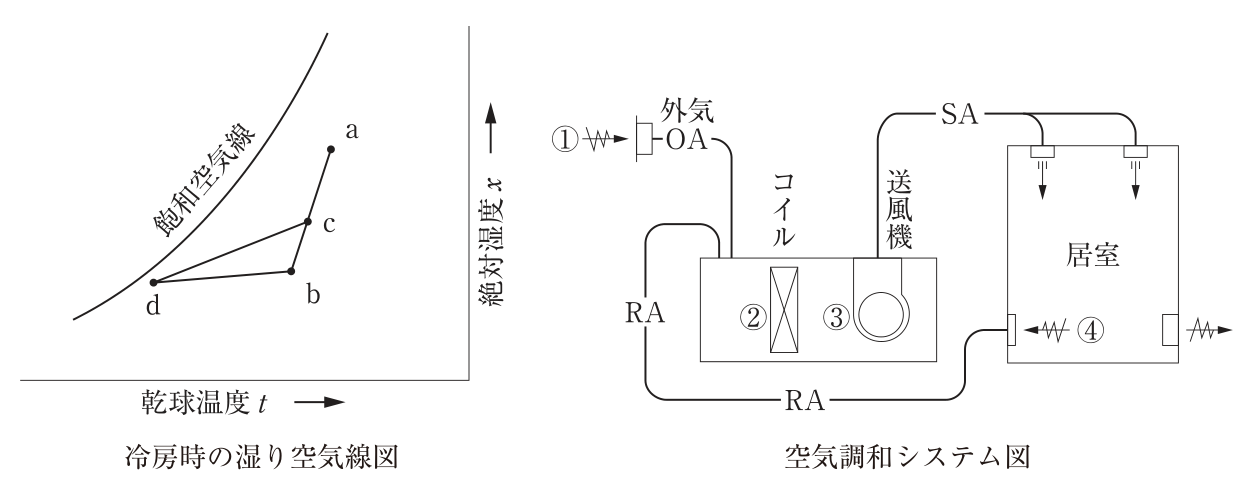

下図に示す冷房時の湿り空気線図のc点に対応する空気調和システム図中の位置として、適当なものはどれか。
解答欄
正解
正解：(2) ②
解き方
- 湿り空気線図のaは外気、bは室内空気（還気）、cはaとbを結ぶ線上にあるので外気と還気の混合空気、dはコイルで冷却減湿された空気である。
- システム図で外気と還気が混合したあとの空気は、コイルに入る位置②の空気である。①は外気（a）、③は送風機の位置でコイル出口の空気（d）、④は室内からの還気（b）に当たる。よって(2)が適当である。
選択肢ごとの解説
- (1)適当でない。①は外気で、空気線図のaに当たる。
- (2)適当。②は外気と還気が混合してコイルに入る空気で、空気線図のcに当たる。
- (3)適当でない。③はコイルを出た空気で、空気線図のdに当たる。
- (4)適当でない。④は室内からの還気で、空気線図のbに当たる。
引っかけ：空気線図では2つの状態点を結ぶ線上の点が混合空気である。混合点は外気と還気の合流後、コイルの手前にある。
