空気線図による窓ガラスの結露の判定
これは2級管工事施工管理技士 第一次検定 令和元年度 後期（2019年11月17日（日）実施） No.10の問題です。論点は「熱負荷・空気線図」（重要度A・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

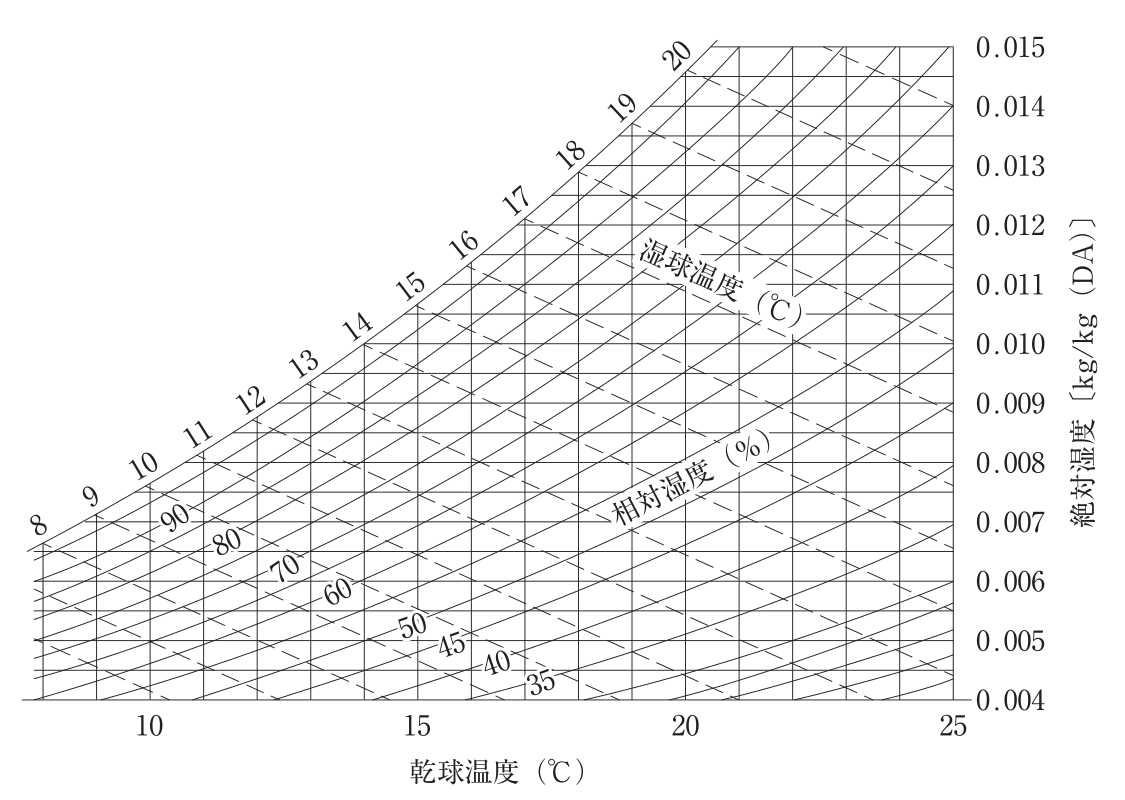

居室の温湿度が下図に示す空気線図上にあるとき、窓ガラス表面に結露を生ずる可能性が最も高いものはどれか。
ただし、窓ガラスの居室側表面温度は10℃とする。
解答欄
正解
正解：(1) 居室の温湿度が22℃DB、50%RHのとき。
解き方
- 窓ガラスの表面温度が室内空気の露点温度以下になると結露する。表面温度は10℃なので、露点温度が10℃以上の条件が結露する。
- 空気線図で各条件の絶対湿度と露点温度を読むと、(1)の22℃DB・50%RHは約0.0082kg/kg(DA)で露点温度は約11℃、(2)の19℃DB・52%RHは約0.0071kg/kg(DA)で約9℃、(3)の18℃DB・55%RHは約0.0070kg/kg(DA)で約9℃、(4)の16℃DB・60%RHは約0.0068kg/kg(DA)で約8℃となる。
- 10℃の飽和空気の絶対湿度は約0.0076kg/kg(DA)である。これを上回るのは(1)だけである。よって(1)が最も結露を生じやすい。
選択肢ごとの解説
- (1)適当。露点温度は約11℃で、表面温度10℃より高いので結露する。
- (2)適当でない。露点温度は約9℃で、表面温度10℃より低いので結露しない。
- (3)適当でない。露点温度は約9℃で、表面温度10℃より低いので結露しない。
- (4)適当でない。露点温度は約8℃で、表面温度10℃より低いので結露しない。
引っかけ：相対湿度が高いものが結露しやすいとは限らない。乾球温度が高ければ相対湿度が低くても絶対湿度（露点温度）は高くなる。
