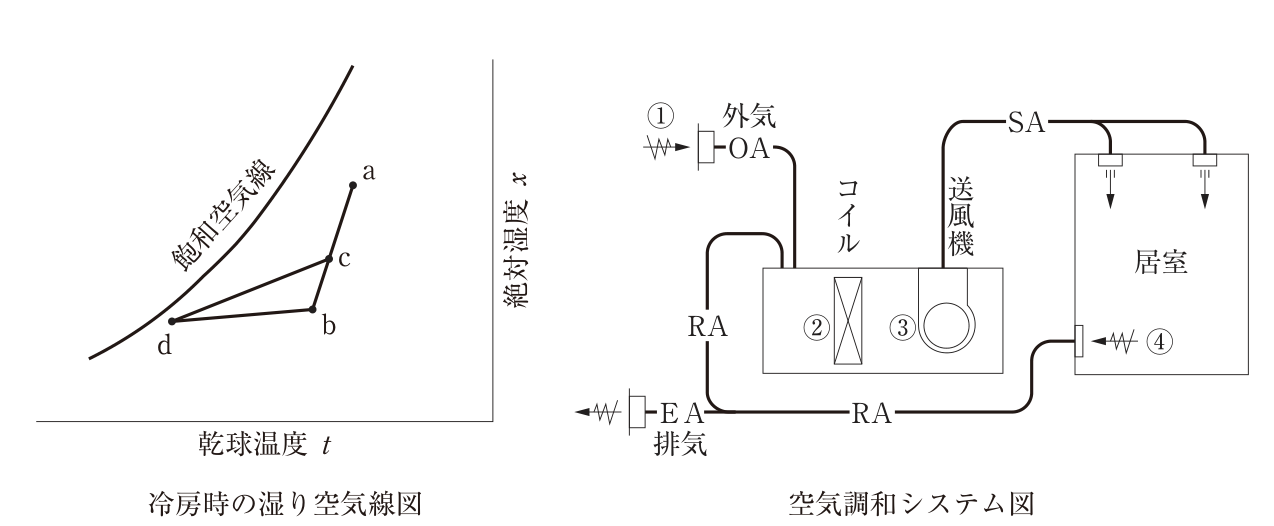

湿り空気線図の状態点とシステム図の位置

正解

正解：(4) ④

解き方

1. 冷房時の湿り空気線図で、aは外気、bは室内空気（還気）、cは外気と還気の混合空気、dはコイル出口の空気（給気）である。c→dがコイルでの冷却減湿、d→bが室内での状態変化を表す。
2. b点は室内空気の状態であり、システム図では居室からの還気の取出し位置④に当たる。よって(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。①は外気の取入れ位置で、線図のa点に当たる。
2. (2)適当でない。②はコイルの位置で、コイル入口が混合空気c、出口がd点に当たる。
3. (3)適当でない。③は送風機の位置で、送風機から出る給気はd点の状態である。
4. (4)適当。④は居室からの還気の位置で、室内空気の状態b点に当たる。
