暖房時の湿り空気線図（定風量単一ダクト）

正解

正解：(1) コイルの入口空気の状態点は、②である。

解き方

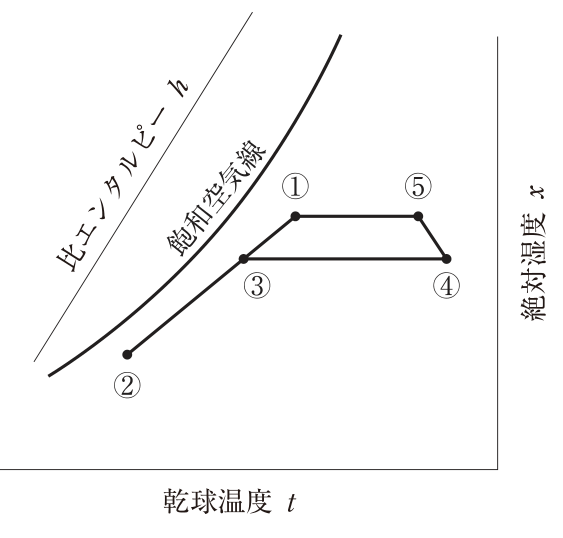

1. 暖房時の定風量単一ダクト方式では、外気②と室内空気（還気）①が混合して③となり、③が加熱コイルの入口の空気となる。コイルで加熱されて④となり、水加湿によって⑤となって吹き出される。
2. コイルの入口空気の状態点は混合後の③であり、外気の②ではない。よって(1)が適当でない。

選択肢ごとの解説

1. (1)適当でない。コイルの入口空気は、外気②と還気①の混合空気③である。
2. (2)適当。加熱・加湿後の⑤が空気調和機の出口（吹出し）の空気である。
3. (3)適当。室内空気の状態点は①である。
4. (4)適当。水加湿は比エンタルピーがほぼ一定のまま絶対湿度が増え温度が下がる変化で、④から⑤への変化である。
