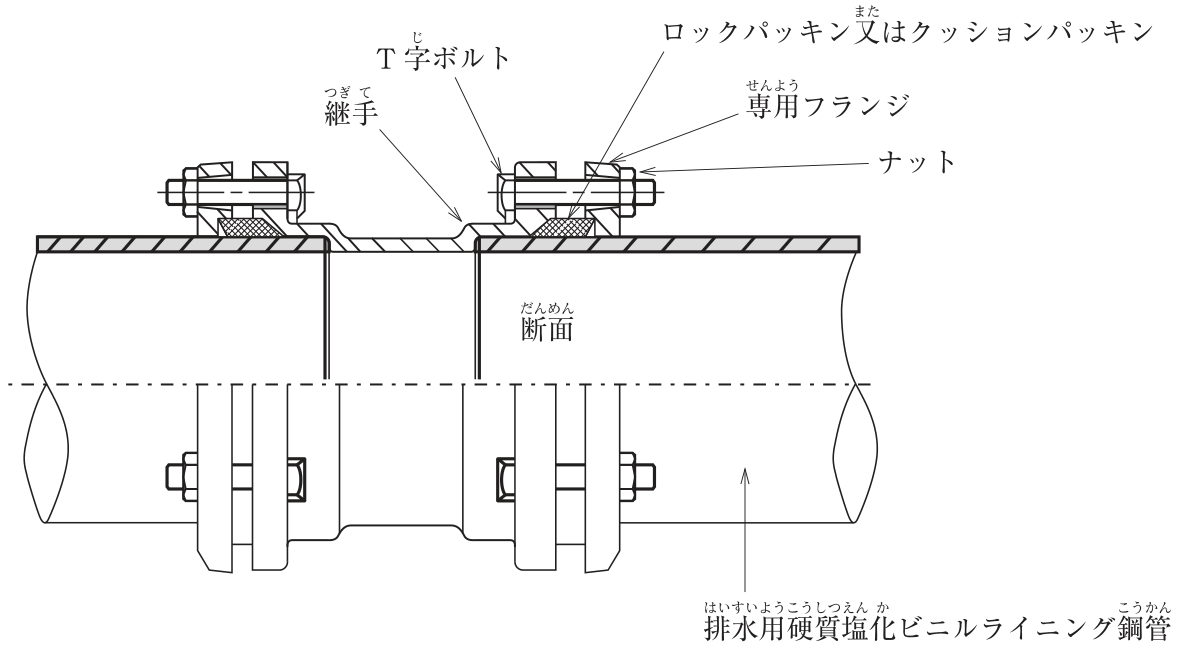

排水管接合要領図（継手の名称と特徴）

正解

解き方

1. 図は、排水用硬質塩化ビニルライニング鋼管の管端を継手本体に差し込み、ロックパッキン又はクッションパッキンを専用フランジとT字ボルト・ナットで押し付けて止水する継手である。これは排水鋼管用可とう継手（通称MD継手）で、排水用硬質塩化ビニルライニング鋼管や排水用ノンタールエポキシ塗装鋼管、配管用炭素鋼鋼管（白）の排水管・通気管に使われる。
2. 特徴は、ねじ加工や溶接が不要で施工が容易なこと、ゴムパッキンの弾性で水密を保つため管の伸縮や地震時の変位をある程度吸収できること、管端が継手の中で離れているので軸方向の動きを許容することである。
3. 接合は、公共建築工事標準仕様書（機械設備工事編）第2編2.5.6(1) により、管端を直角に切断して内外面の面取りを行い、パッキン当たり面に変形や傷がないことを確かめてから、フランジ、ロックパッキン又はクッションパッキンの順に部品を通した管端を継手本体にはめ込み、ボルト・ナットを周囲均等に適正なトルクで締め付ける。ロックパッキンの場合は、管の先端と継手本体の差込み段差との間に、必要により熱伸縮を緩和する隙間を設ける。
