伸縮管継手・ポンプ回り配管・ダクト平面図の改善策

正解

解き方

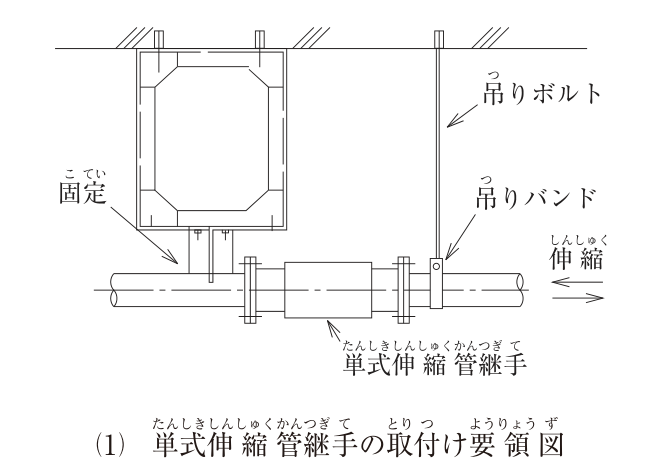

1. (1) 単式伸縮管継手は、継手の一方の側の近くで配管を固定し、もう一方の伸縮する側には継手の近くにガイド（振れ止め）を設けて、管が軸方向にまっすぐ動くようにする。図では固定の反対側が吊りボルトと吊りバンドだけで、管は軸方向にも横方向にも動けるため、伸縮のときに管が横に振れたり継手が曲がったり（座屈）して、継手のパッキンやベローズを傷める。吊りバンドをガイドに替える。

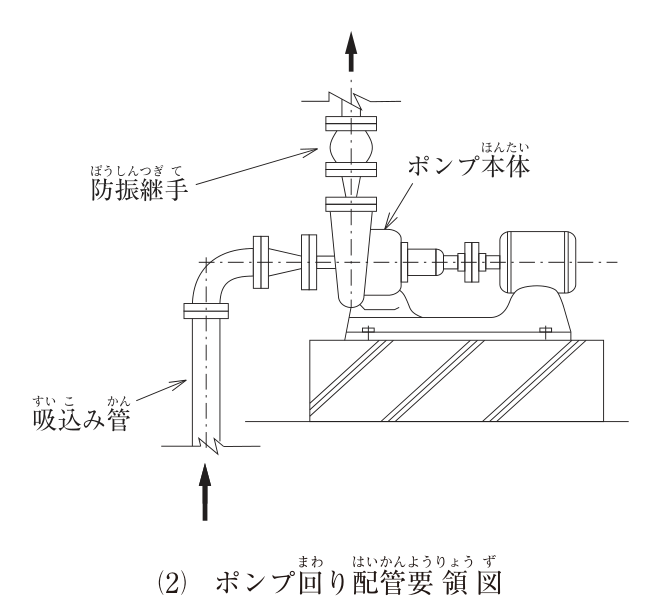

2. (2) 図では、吸込み管がエルボで水平に向きを変えた直後に、上下とも絞った同心の径違い継手でポンプの吸込み口につながっている。同心レジューサーを水平に使うと、太い管の上部に空気がたまり、ポンプが空気を吸い込んで揚水量の低下・騒音・キャビテーションの原因になる。吸込み管の径違いは上面を水平にした偏心レジューサーとし、横引き部はポンプに向かって上り勾配として空気だまりをつくらない。
3. なお、図のポンプは標準基礎の上にあり、吸込み管が下から立ち上がる形なので、吸込み側の防振継手が無いことは誤りとはいえない（公共建築設備工事標準図「空調ポンプ廻り配管要領」の開放回路では、吸込み側の防振継手は防振基礎の場合のみ）。

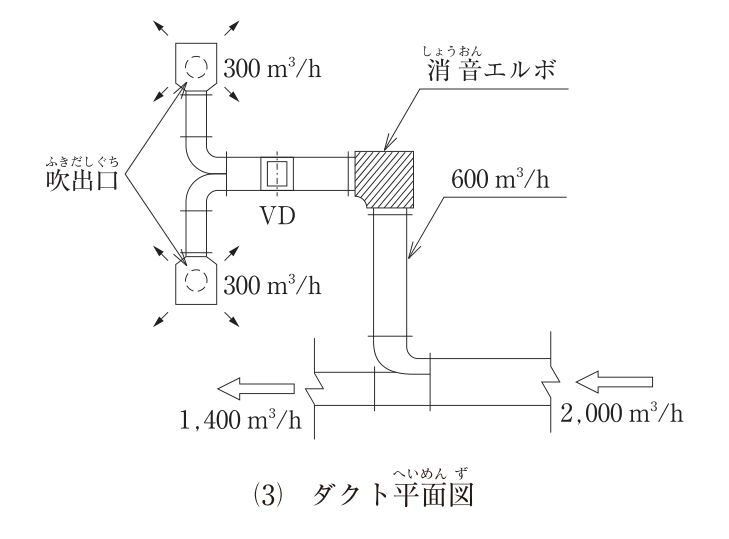

4. (3) 風量調整ダンパーは、羽根を絞ると気流の乱れと騒音（発生騒音）を生じる。図ではVDが消音エルボの下流の吹出口の直前にあり、ダンパーの発生騒音がそのまま吹出口から室内に出る。またVDの直後がT分岐なので、羽根で偏った気流が分かれて2つの吹出口の風量が偏りやすい。VDは消音エルボの上流側（600m³/hの枝ダクトの分岐後の、気流の整った位置）に設け、発生騒音を消音エルボで減衰させる。
