高置タンク電極棒取付け・温水配管基本回路・アングルフランジ工法ダクト吊りの改善策

正解

解き方

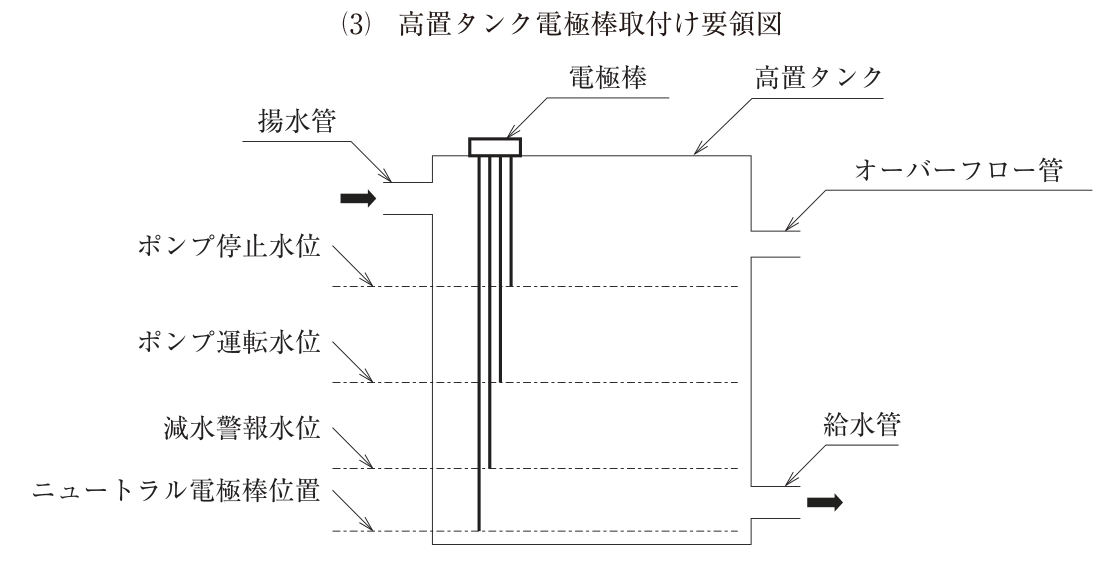

1. (3) 高置タンクの揚水ポンプは電極棒で水位を検出して自動発停させる。図では電極棒が揚水管の接続口（吐水口）のすぐ近くに取り付けられている。揚水中は吐水で水面が波立つので、電極が水位を正しく検出できず、ポンプの停止・運転を短い間隔で繰り返したり（ハンチング）、減水警報が誤って出たりする。
2. 公共建築工事標準仕様書（機械設備工事編）令和7年版 第4編2.1.4(1) は、液面検出器は測定誤差、ハンチング等が生じないよう必要に応じてガイドパイプ又は防波筒等を設けるとしており、タンクの附属品にも「電極棒用防波筒」がある（第5編1.4.2）。電極棒は揚水管の吐水口から離れた位置に取り付けるか、防波筒を設ける。
3. なお、図の電極棒はポンプ停止・ポンプ運転・減水警報・ニュートラルの4本で、満水警報の電極棒がない。満水警報は、ポンプ停止の電極や制御回路の故障でポンプが止まらず水位が上がり続けたときに知らせるもので、高置タンクでは一般に設けるので、これを加える改善も成り立つ（別解）。

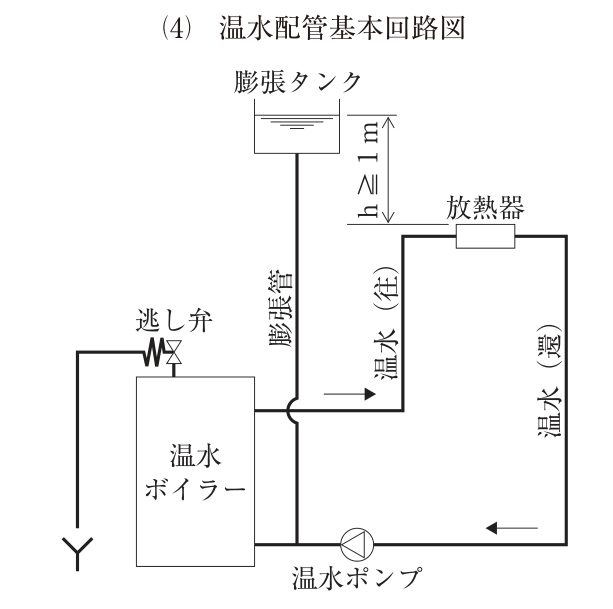

4. (4) 開放式膨張タンクの膨張管の接続点は、ポンプの運転・停止にかかわらず圧力が膨張タンクの水頭で一定に保たれる点（圧力の基準点）になる。図では膨張管が温水ポンプの吐出し側（ポンプとボイラーの間）に接続されているので、ポンプを運転すると、ポンプの吸込み側の圧力は基準点よりポンプの揚程分だけ低くなり、放熱器などの高所や還り管が負圧になって空気を吸い込んだり、温水が沸騰しやすくなったりする。
5. 膨張管を温水ポンプの吸込み側（ポンプより上流の温水（還）管）に接続すると、ポンプの運転中も系統全体が膨張タンクの水頭以上の正圧に保たれる。膨張タンクの水面を放熱器より1m以上高くしていること（h≧1m）、温水ボイラーに逃し弁を設けて吐出し側を開放していることは適切である。

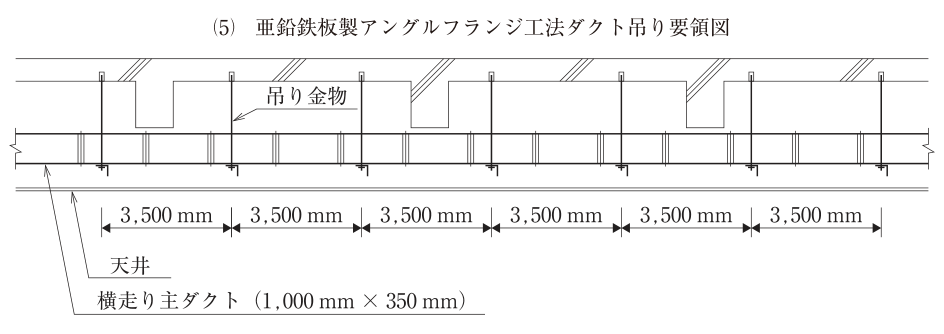

6. (5) 公共建築工事標準仕様書（機械設備工事編）第3編2.2.2.2(1) では、アングルフランジ工法ダクトの横走りダクトの吊り間隔は3,640mm以下なので、図の3,500mmは適切である。一方、同2.2.2.1(2) により、横走りダクトは周長1,000mm以内の場合や吊りボルトの長さが平均200mm以内の場合などを除き、12m以下ごとに形鋼振れ止め支持を行い、末端部にも形鋼振れ止め支持を行う。図のダクトは1,000mm×350mm（周長2,700mm）で、21mにわたって吊り金物だけで支持しているので、形鋼振れ止め支持が必要である。
