屋外排水平面図・伸縮管継手まわり・排気ダクト防火区画貫通の改善策

正解

解き方

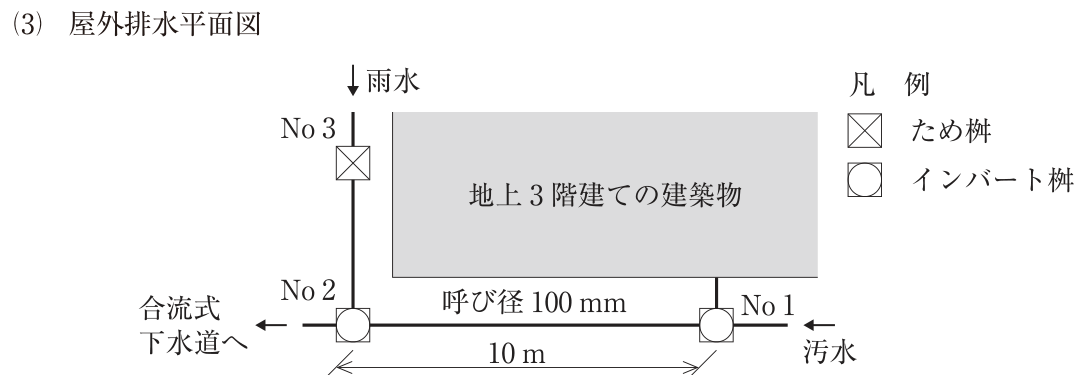

1. (3) 合流式下水道は汚水と雨水を同じ管で流すので、下水道管や敷地内の汚水管からの臭気（下水ガス）が雨水管を通って雨水口・とい・屋上のルーフドレンなどから出てくるおそれがある。雨水排水管を汚水排水のための敷地排水管に接続する場合は、トラップ桝を設けて臭気の逆流を防ぐ（SHASE-S206）。トラップ桝は雨水系統側（図のNo.3）に設ける。合流点のNo.2をトラップ桝にすると、建物の器具トラップと合わせて汚水系統が二重トラップになるので不適切である。
2. 雨水のため桝（泥だめ桝）は土砂を沈殿させるもので、トラップ機能はない。泥だめを兼ねたトラップ桝とすれば土砂の流入防止と臭気の防止を両立できる。インバート桝の間隔（10m）は、管径100mmの120倍（12m）以内なので問題ない。

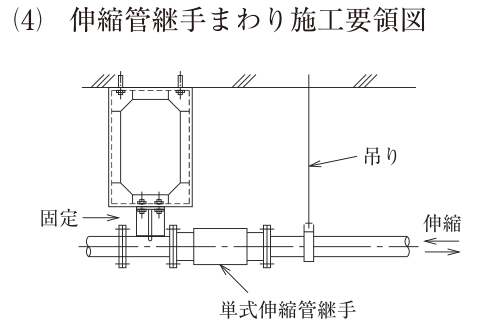

3. (4) 単式伸縮管継手は、伸縮を一方向で吸収するので、継手の一方を固定し、もう一方の継手の近くにガイドを設けて、管が軸方向にだけ動くようにする（公共建築設備工事標準図（機械設備工事編）伸縮管継手の固定及びガイド・座屈防止用形鋼振れ止め支持施工要領）。図の可動側は吊りだけなので、管が横に振れたり曲がったりして、継手が偏った力を受けて破損するおそれがある。

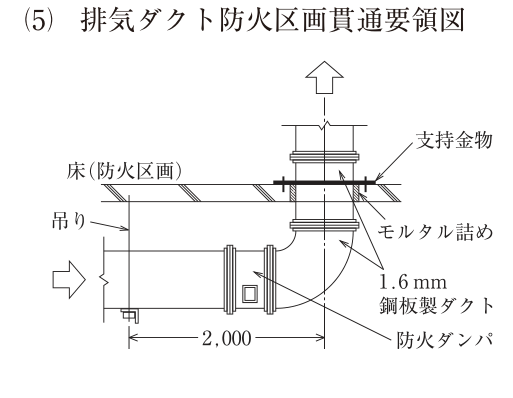

4. (5) 防火ダンパー、防煙ダンパー等は、火災時に脱落しないように、防火区画の壁又は床に固定する（公共建築工事標準仕様書（機械設備工事編）第3編2.3.3(2)、標準図「ダクトの防火区画貫通部施工要領」の床スラブ取付要領）。建築基準法施行令第112条第21項に基づく告示（平成12年建設省告示第1376号）も、防火ダンパー（防火設備）を主要構造部に堅固に取り付けることを求めている。図の防火ダンパーは、立て管から延びる横走りダクト（左端の吊りから立て管の中心まで2,000mm）の途中にあり、吊りはダクトの端の1箇所だけで、ダンパー本体は吊られていない。これでは火災時にダクトが変形するとダンパーが脱落するおそれがある。標準図では、長方形の防火ダンパーは本体から4本吊り（長辺300mm以下は2本吊り）とし、円形は4本吊り（内径300mm以下は2本吊り）とする。ダンパー本体を上部の床スラブから専用の吊りボルトで吊って固定するか、ダンパーを床の貫通部に設けて支持金物で床に固定する。ダンパーと区画の間を1.6mmの鋼板製ダクトとしている点は、1.5mm以上の鉄板の規定を満たしているので、2,000mm離れていること自体は誤りではない。
