排水系統図へのループ通気管・通気立て管の記入

正解

解き方

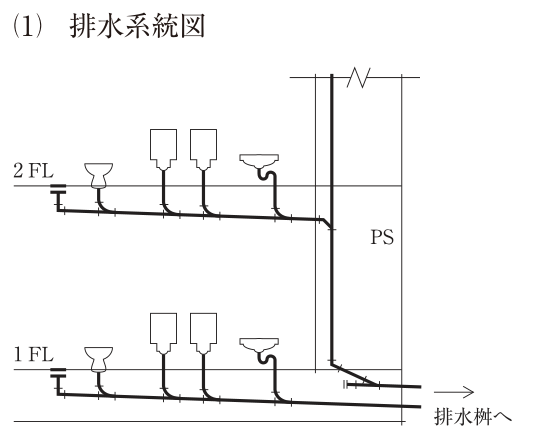

1. ループ通気管は、2個以上のトラップを保護するため、排水横枝管の最上流の器具排水管が接続した点のすぐ下流から立ち上げて、通気立て管又は伸頂通気管に接続する通気管である（SHASE-S206給排水衛生設備規準）。図の排水横枝管は、各階とも左端が掃除口で、大便器・小便器2個・洗面器の順に下流（右）へ並ぶので、取り出し位置は大便器と1個目の小便器の間になる。
2. 通気管は排水横枝管の頂部から垂直ないし45°以内の角度で取り出し、水平に取り出してはならない。各階の通気管を通気立て管に連結する位置は、その階の器具のあふれ縁より150mm以上上方とする（公共建築工事標準仕様書（機械設備工事編）第2編2.4.8(9)(10)）。図ではあふれ縁が最も高いのは小便器・洗面器なので、それより150mm以上上方で横に延ばしてPSへ導く。
3. 通気立て管は、下端を最低位の排水横枝管より低い位置で排水立て管に接続するか排水横主管に接続し、上端は伸頂通気管に接続する（最高位の器具のあふれ縁より150mm以上上方）か単独で大気に開口する。こうすると排水立て管の下部にたまる空気の圧力を逃がし、上部の負圧も緩和できる。
4. この図では2階の排水横枝管だけが排水立て管に接続し、1階の排水横枝管は単独で排水桝へ向かうが、1階のループ通気管も通気立て管に連結して通気を確保する。破線は通気管を表す線として記入する。
