共板フランジ工法ダクトのフランジ押え金具の取り付け間隔

正解

解き方

1. 共板フランジ工法（コーナーボルト工法）ダクトは、ダクト本体を成形加工したフランジ同士を、四隅はコーナー金具のボルト・ナットで、辺の部分はフランジ押え金具（クリップ等）で締め付けて接続する（公共建築設備工事標準図（機械設備工事編）コーナーボルト工法ダクトのフランジ施工例）。

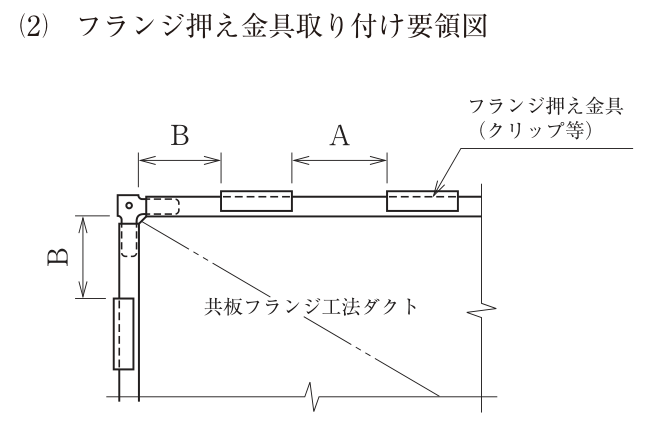

2. 公共建築設備工事標準図（コーナーボルト工法ダクトのフランジ施工例（三））では、共板フランジ工法のフランジ押さえ金具は、ダクト端部から押さえ金具までの距離を150mm以内、押さえ金具から押さえ金具までの距離を200mm以内とする（公共建築工事標準仕様書 第3編2.2.3.1も取付けは同図によるとしている）。問題の記号では、A（押え金具から押え金具まで）の上限は200mm、B（ダクト端部から押え金具まで）の上限は150mmである。
3. 押え金具の間隔が広いとフランジの合わせ面にすき間ができ、空気漏れの原因になる。なお、押え金具は再使用しない（締付け力が落ちる）。
