フォローアップ後の最早開始時刻（EST）による山積み図
これは1級管工事施工管理技士 第二次検定 平成30年度（2018年12月2日（日）実施） 問題4 設問5の問題です。論点は「工程管理」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。
フォローアップ後のネットワーク工程表に基づき、最早開始時刻（EST）による山積み図を完成させなさい。山積み図の各日（1日目〜21日目）の作業員数を答えなさい。

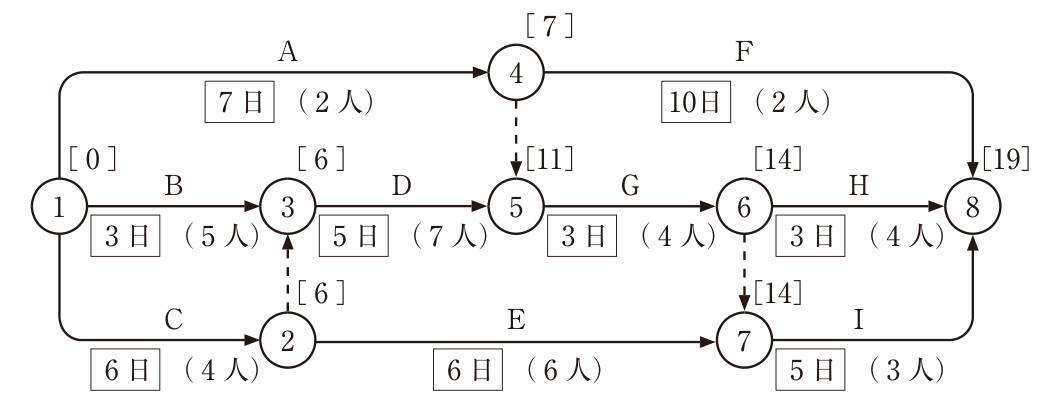

【問題4】下図に示すネットワーク工程表において、次の設問1〜設問5の答えを解答欄に記述しなさい。
ただし、図中のイベント間のA〜Iは作業内容、□日は作業日数、（○人）は作業員数、イベント右上の［ ］内の数値は最早開始時刻（EST）を表す。
〔設問2〕工事の作業日数を再確認したところ、作業Aで3日、作業Bで2日、作業Eで4日作業日数が増え、その他の作業は予定どおりの作業日数となることが判明した。フォローアップを行い、ネットワーク工程表にフォローアップ後の最早開始時刻を記入しなさい。
〔設問5〕フォローアップ後のネットワーク工程表に基づき、最早開始時刻（EST）による山積み図を完成させなさい。
解答欄
正解
| 1日目の作業員数 | 11 人 |
|---|---|
| 2日目の作業員数 | 11 人 |
| 3日目の作業員数 | 11 人 |
| 4日目の作業員数 | 11 人 |
| 5日目の作業員数 | 11 人 |
| 6日目の作業員数 | 6 人 |
| 7日目の作業員数 | 15 人 |
| 8日目の作業員数 | 15 人 |
| 9日目の作業員数 | 15 人 |
| 10日目の作業員数 | 15 人 |
| 11日目の作業員数 | 15 人 |
| 12日目の作業員数 | 12 人 |
| 13日目の作業員数 | 12 人 |
| 14日目の作業員数 | 12 人 |
| 15日目の作業員数 | 12 人 |
| 16日目の作業員数 | 12 人 |
| 17日目の作業員数 | 9 人 |
| 18日目の作業員数 | 5 人 |
| 19日目の作業員数 | 5 人 |
| 20日目の作業員数 | 5 人 |
| 21日目の作業員数 | 3 人 |
解き方
- フォローアップ後の最早開始時刻（①0、②6、③6、④10、⑤11、⑥14、⑦16、⑧21）で各作業を開始すると、各作業を行う日は次のとおり。A（2人）1〜10日目、B（5人）1〜5日目、C（4人）1〜6日目、D（7人）7〜11日目、E（6人）7〜16日目、F（2人）11〜20日目、G（4人）12〜14日目、H（4人）15〜17日目、I（3人）17〜21日目。
- 日ごとに作業員数を積み上げると、1〜5日目：A2＋B5＋C4＝11人、6日目：A2＋C4＝6人、7〜10日目：A2＋D7＋E6＝15人、11日目：D7＋E6＋F2＝15人、12〜14日目：E6＋F2＋G4＝12人、15〜16日目：E6＋F2＋H4＝12人、17日目：F2＋H4＋I3＝9人、18〜20日目：F2＋I3＝5人、21日目：I3＝3人。
- 最大は7〜11日目の15人。延べ作業員数は11×5＋6＋15×5＋12×5＋9＋5×3＋3＝223人日で、各作業の作業員数×日数の合計（2×10＋5×5＋4×6＋7×5＋6×10＋2×10＋4×3＋4×3＋3×5＝223）と一致する（プログラムで検算）。
引っかけ：フォローアップ後の作業日数（A10日・B5日・E10日）で積み上げる。作業Fは④の最早開始時刻10日の翌日（11日目）から、作業Iは⑦の16日の翌日（17日目）から始まる。最早開始時刻が「10」の作業は11日目から行う（0日の作業は1日目から）。
