冷温水コイル廻り配管・揚水ポンプ廻り・複式伸縮管継手の改善策

正解

解き方

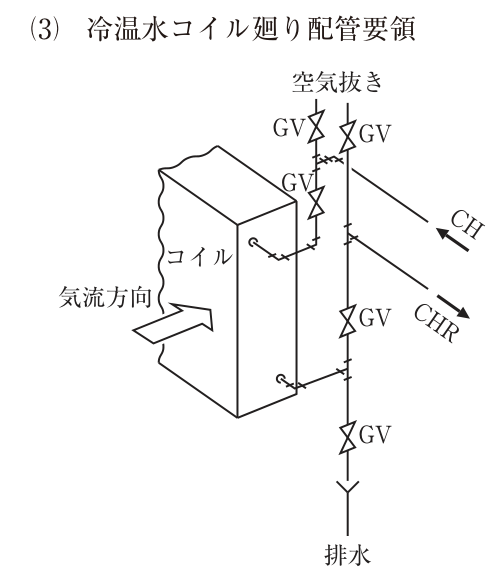

1. (3) 図の冷温水往き管（CH）は右側の縦管の裏を通って左側の縦管に入り、コイル上部の接続口につながっている。還り管（CHR）はコイル下部の接続口から右側の縦管を上がって出ていく。つまり、上から入って下から出る流れになっている。コイルは下部から送水し上部から還水する。上から下へ流すと、コイル内の空気が水と一緒に押し出されずに上部にたまり、伝熱面積が減って能力が下がる。下から上へ流せば空気は水の流れとともに上部へ集まり、上部の空気抜きから抜ける。また、図ではコイル上部の接続口が空気の入口側、下部の接続口が出口側にあるので、往きと還りを入れ替えると、冷温水が空気の出口側から入口側へ流れる対向流になり、熱交換の効率もよくなる。公共建築設備工事標準図（機械設備工事編）令和7年版の「冷温水コイル及び加湿器廻り配管要領」でも、往き管（CH）はコイル下部、還り管（CHR）はコイル上部に接続し、上部に空気抜弁を設けている。

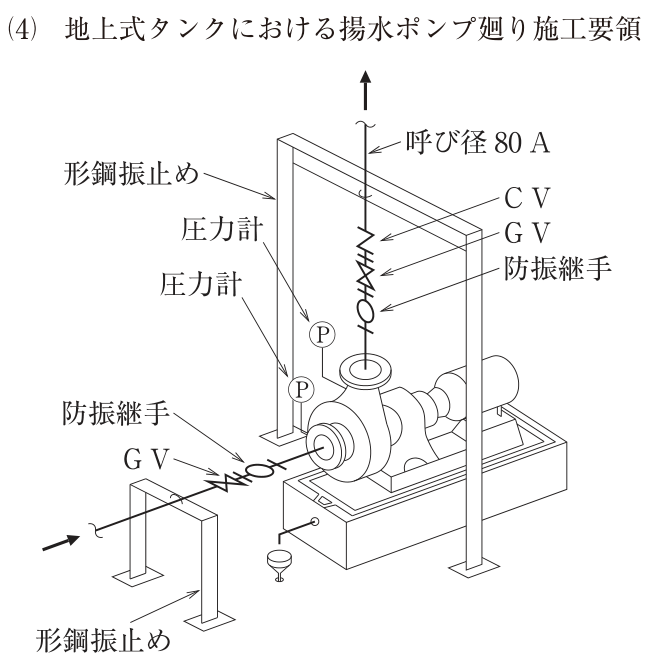

2. (4) 吐出し管には、ポンプ側から防振継手、仕切弁（GV）、逆止弁（CV）の順に取り付けられている。逆止弁は仕切弁よりポンプ側に設け、ポンプ側から防振継手、逆止弁、仕切弁の順とする（公共建築設備工事標準図（機械設備工事編）令和7年版「空調ポンプ廻り配管要領」の弁の並びと同じ）。逆止弁はポンプ停止時に揚水管の水が逆流するのを止める弁で、弁座の摩耗や異物のかみ込みで点検・交換が必要になる。仕切弁が逆止弁の上流（ポンプ側）にあると、仕切弁を閉めても逆止弁の上に揚水管内の水圧がかかったままになり、揚水管の水を抜かないと逆止弁を外せない。なお、地上式タンクからの吸込みは押込みになるので、吸込み側の計器が圧力計（連成計でない）であることや、フート弁がないことは適切である。

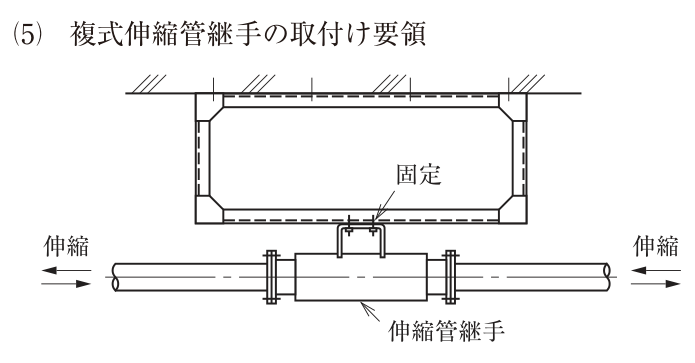

3. (5) 複式伸縮管継手は、継手本体の中央部を固定し、両側の配管の伸縮を左右の伸縮部で吸収する。図では本体は固定されているが、両側の配管にガイドがない。ガイドがないと、管の伸縮による軸方向の力で配管が横に振れたり曲がったり（座屈）して、継手に曲げの力がかかり、伸縮部の損傷や漏れの原因になる。公共建築工事標準仕様書（機械設備工事編）令和7年版の第2編2.4.1(7)は、伸縮管継手を設ける配管には、その伸縮の起点として有効な箇所に標準図（伸縮管継手の固定及びガイド・座屈防止用形鋼振れ止め支持施工要領）による固定及びガイドを設けるとしている。標準図の複式伸縮管継手の例では、継手本体を中央で固定し、両側の配管を形鋼架台のガイドで支持している。
