排水・通気設備系統図の適切でない部分の改善策（2か所）

正解

解き方

1. 図(1)で適切でない部分は、汚水槽まわりの次の2か所である。設問は「2か所」なので、この2つの改善策を書く。

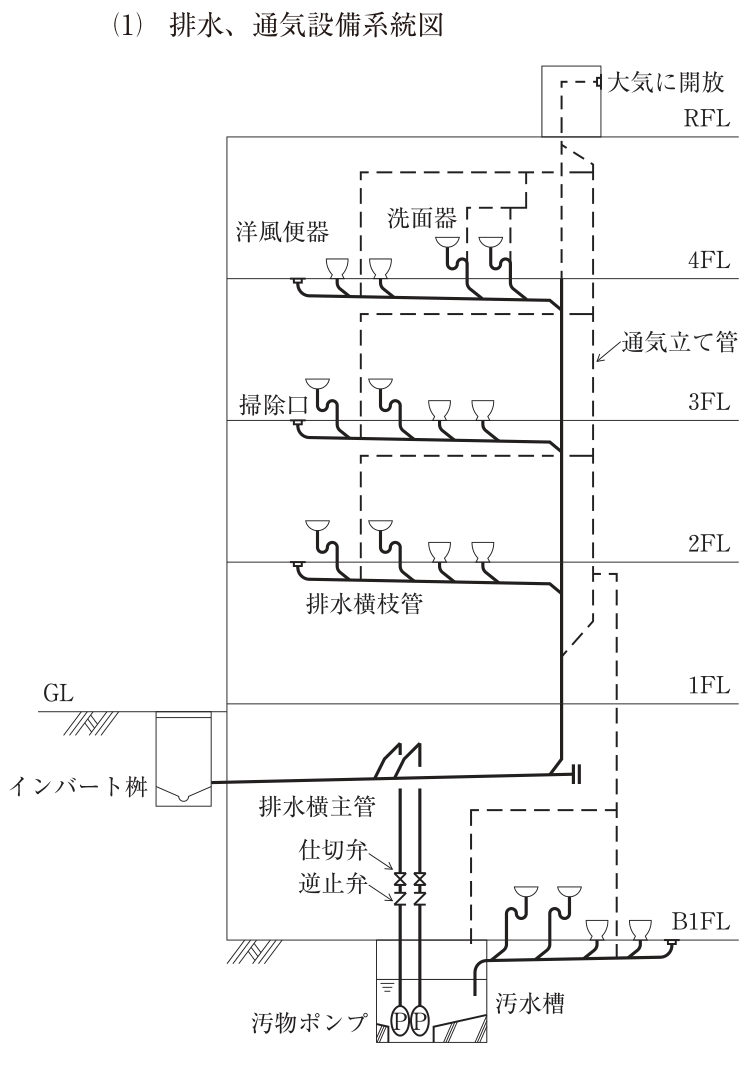

2. ① 汚水槽の通気管：破線をたどると、汚水槽の天井（地下1階の床）から出た通気管は地下1階の天井付近で横に延び、地下1階の器具のループ通気管に合流して、通気立て管・伸頂通気管を経て大気に開放されている。排水槽には通気のための装置を設け、その装置は直接外気に衛生上有効に開放する（昭和50年建設省告示第1597号「建築物に設ける飲料水の配管設備及び排水のための配管設備の構造方法を定める件」第2第3号）。SHASE-S206（給排水衛生設備規準）でも、排水槽の通気管はほかの通気管と接続せず単独で大気に開放するとしている。ほかの通気管とつなぐと、ポンプの運転・停止に伴って槽内の空気が出入りするたびに通気系統の圧力が乱れ、槽内の臭気が器具の通気管へ流れ込んだり、トラップの封水が損なわれたりするおそれがある。
3. ② 汚物ポンプの吐出し管：2台のポンプの吐出し管は、逆止弁・仕切弁を経て地下1階の天井付近で建物内の排水横主管に下から合流している。排水横主管は重力で流れる管なので、ポンプの吐出し水が圧力をもって流れ込むと管内が満流になり、上階からの排水が流れにくくなって、低い位置の器具やトラップから逆流・噴出するおそれがある。排水ポンプの吐出し管は単独で屋外へ出し、屋外の排水桝に接続する（SHASE-S206）。
4. そのほかの部分は適切である。汚物ポンプの吐出し管の弁はポンプ側から逆止弁、仕切弁の順で正しい。各階のループ通気管は最上流の器具のすぐ下流の排水横枝管から取り出し、通気立て管の上端は最高位の器具のあふれ縁より上で伸頂通気管に、下端は最低位の排水横枝管より下で排水立て管に接続している。排水横枝管の上流端には掃除口があり、排水横主管はインバート桝へ下り勾配である。
