作業の分割と日数の変更によるネットワーク工程表の変更
これは1級管工事施工管理技士 第二次検定 平成28年度（2016年12月4日（日）実施） 問題4 設問2の問題です。論点は「工程管理」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 5 手順・引っかけの指摘が読めます。

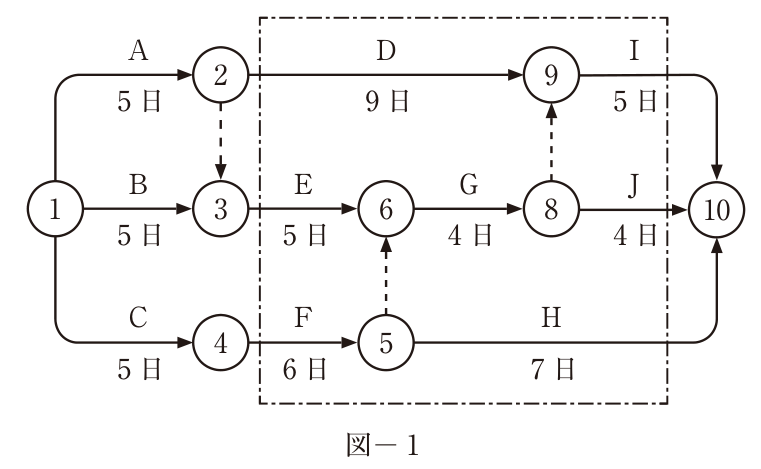

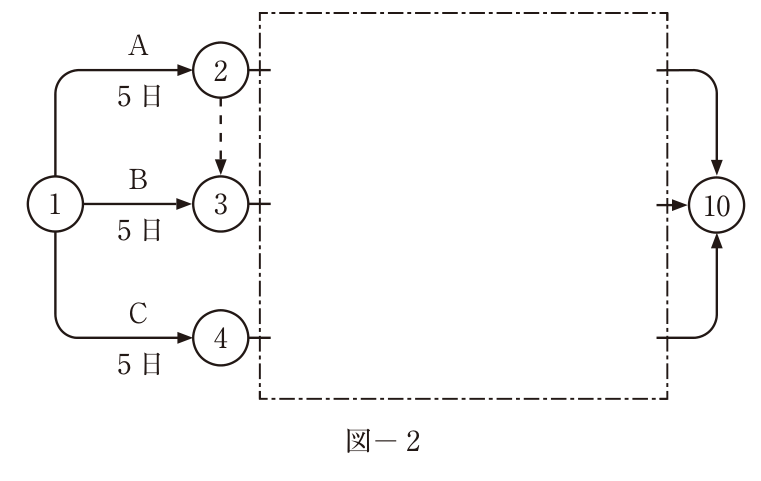

次の(1)及び(2)の事実が作業開始後に判明し、図−1のネットワーク工程表の一点鎖線で囲んだ部分の変更が必要となった。図−2の変更後のネットワーク工程表を完成させなさい。
【問題4】図−1に示すネットワーク工程表において、次の設問1〜設問5の答えを解答欄に記述しなさい。
〔設問2〕次の(1)及び(2)の事実が作業開始後に判明し、図−1のネットワーク工程表の一点鎖線で囲んだ部分の変更が必要となった。図−2の変更後のネットワーク工程表を完成させなさい。
(1) 作業Dを前期と後期に分割する必要が生じ、前期の作業D1は3日、後期の作業D2は6日となった。また、後期の作業D2は、イベント⑥の後でなければ開始できないこととなった。この際、作業D1と作業D2の間のイベントを⑦とする。
(2) 作業Gが5日となった。
（解答欄には、図−2の一点鎖線の枠内に記入する矢線（イベント番号・作業名・日数・ダミー）を文章で記述する。）
解答欄
正解
②→⑦に作業D1（3日）、⑦→⑨に作業D2（6日）を描き、⑥から⑦へダミー（破線矢印）を入れる。作業Gは⑥→⑧で5日とする。③→⑥ E 5日、④→⑤ F 6日、⑤⇢⑥、⑧⇢⑨、⑨→⑩ I 5日、⑧→⑩ J 4日、⑤→⑩ H 7日は図−1のとおり描く。
125 字作業Dを②→⑦のD1（3日）と⑦→⑨のD2（6日）に分け、D2がイベント⑥の後に始まるよう⑥⇢⑦のダミーを加え、⑥→⑧の作業Gを5日に改める。そのほかの作業E・F・H・I・Jとダミー⑤⇢⑥・⑧⇢⑨は図−1と同じに描く。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- 作業Dの分割：前期のD1はイベント②から始まり、D1とD2の間のイベントを⑦とするので、②→⑦ D1（3日）、⑦→⑨ D2（6日）となる。D2の後は元のDと同じくイベント⑨に入り、作業Iにつながる。
- D2は「イベント⑥の後でなければ開始できない」ので、⑥からD2の開始点である⑦へダミー（破線矢印）⑥⇢⑦を入れる。ダミーは作業も日数もなく、前後の順序関係だけを表す。ダミーの向きを⑦→⑥にすると、D1の後でなければ作業Gが始められないという誤った関係になるので注意する。
- ⑤⇢⑥のダミーは、作業Fが終わらなければイベント⑥から始まる作業（G、変更後はD2も）を始められないという順序関係を表している。(1)(2)の事実はこの関係を変えるものではないので、⑤⇢⑥のダミーは消さずに残す。消してしまうと、Fの完了を待たずにGやD2を始められることになり、工程の前後関係が変わって、イベント⑨のESTや工期を短く誤って求めることになる。
- 作業Gは5日に変わるだけで、⑥→⑧の位置は変わらない。E（③→⑥ 5日）、F（④→⑤ 6日）、H（⑤→⑩ 7日）、I（⑨→⑩ 5日）、J（⑧→⑩ 4日）とダミー⑤⇢⑥・⑧⇢⑨は図−1のとおりに描く。
- この変更後の工程表で、イベント⑦の最早開始時刻はmax(②5+3, ⑥11)=11、⑨はmax(⑦11+6, ⑧16)=17、所要工期は22日になる（設問3・設問4）。
