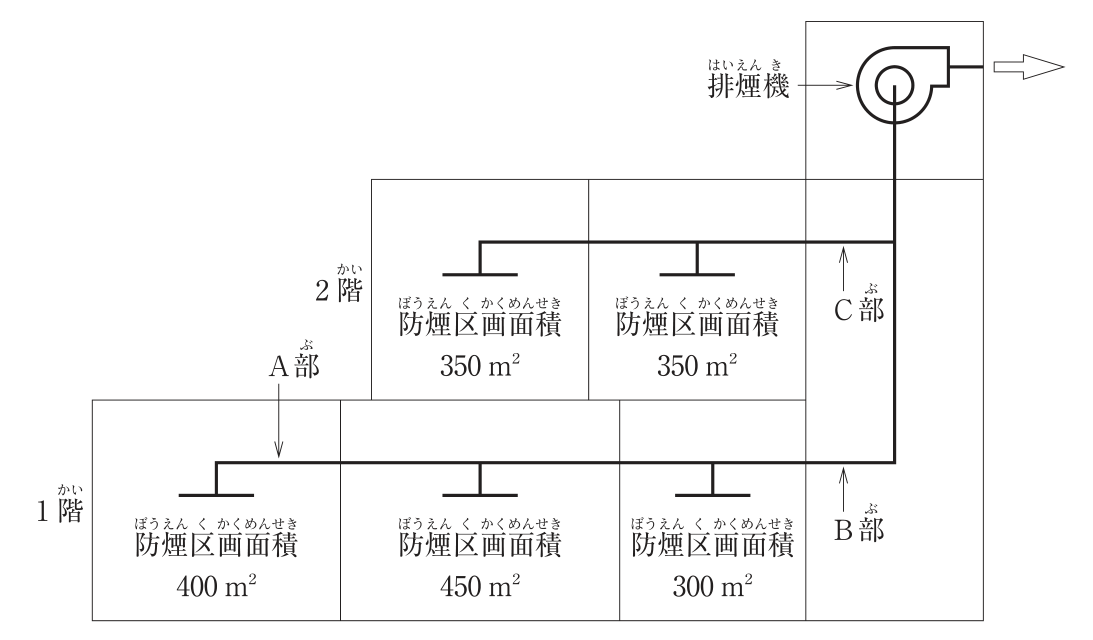

機械排煙設備の各部の排煙風量

正解

正解：(2) ダクトB部：27,000m³/h

解き方

1. 排煙風量は、1防煙区画のみを受け持つ部分は防煙区画面積 × 1m³/(min・m²)（60m³/h・m²）、複数の防煙区画を受け持つ部分は隣接する2防煙区画の合計面積 × 60m³/h とする。排煙機は最大の防煙区画面積 × 120m³/h（2m³/(min・m²)）以上で、かつ各部の最大風量以上とする（建築基準法施行令第126条の3第1項第9号の考え方）。
2. A部は400m²の区画のみを受け持つので 400 × 60 = 24,000m³/h である。
3. B部は1階の3区画を受け持つ。隣接する2区画の合計の最大は 400 + 450 = 850m² なので 850 × 60 = 51,000m³/h となり、27,000m³/hは誤りである。
4. C部は2階の2区画を受け持ち 700 × 60 = 42,000m³/h、排煙機は 450 × 120 = 54,000m³/h（51,000m³/h以上）で適当である。よって(2)が適当でない。

選択肢ごとの解説

1. (1)適当。A部は400m²の1区画のみを受け持つので 400 × 60 = 24,000m³/hである。
2. (2)適当でない。B部は隣接する400m²と450m²の区画の同時開放を見込み、850 × 60 = 51,000m³/hとなる。
3. (3)適当。C部は隣接する2区画の合計 700 × 60 = 42,000m³/hである。
4. (4)適当。排煙機は最大防煙区画 450 × 120 = 54,000m³/hで、各部の最大値51,000m³/h以上を満たす。
