機械排煙設備の各部の必要最小風量

正解

正解：(1) ダクトＡ部：60,000 m³/h

解き方

1. 機械排煙の風量は、1防煙区画の床面積1m² につき1m³/min以上（最低120m³/min）、2以上の防煙区画を受け持つ排煙機は最大の防煙区画の床面積1m² につき2m³/min以上とする（建築基準法施行令第126条の3第1項第9号）。ダクトは、同時に開放する可能性のある隣接2区画の風量の合計を受け持つ。

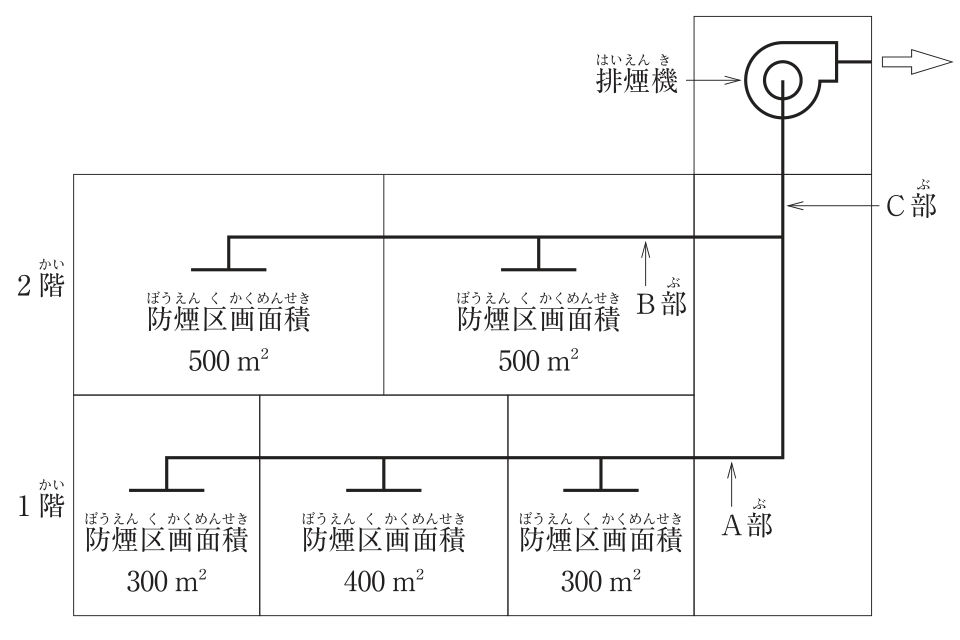

2. Ａ部は1階だけを受け持つ。隣接2区画の合計の最大は300 + 400 = 700m² であり、700m³/min × 60 = 42,000m³/hとなる。よって60,000m³/hとした (1) が適当でない。
3. Ｂ部は2階の500 + 500 = 1,000m² で60,000m³/h、Ｃ部は上下階を同時開放しないので大きいほうの60,000m³/h、排煙機は最大区画500m² × 2m³/min = 1,000m³/min = 60,000m³/hである。

選択肢ごとの解説

1. (1)適当でない。Ａ部は1階の隣接2区画の合計700m² 分で、700 × 60 = 42,000m³/hである。
2. (2)適当。Ｂ部は2階の2区画1,000m² 分で、1,000 × 60 = 60,000m³/hである。
3. (3)適当。Ｃ部は上下階を同時開放しないので、1階（42,000m³/h）と2階（60,000m³/h）の大きいほうの60,000m³/hである。
4. (4)適当。排煙機は最大の防煙区画500m² につき2m³/(min・m²) で、1,000m³/min = 60,000m³/hである。
