湿り空気線図によるコイルの冷却負荷

正解

正解：(3) 60kW

解き方

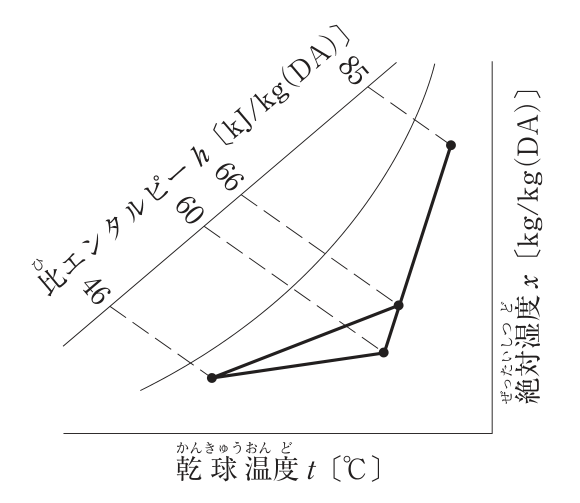

1. 図の4点は、外気（85kJ/kg(DA)）、外気と還気の混合空気（66kJ/kg(DA)）、室内空気（60kJ/kg(DA)）、コイル出口空気（46kJ/kg(DA)）である。混合空気の点は外気と室内空気を結ぶ直線上にある。
2. コイルの冷却負荷は、コイル入口（混合空気）と出口の比エンタルピー差で求める。質量流量は G = 9,000 × 1.2 / 3,600 = 3kg/s である。
3. 冷却負荷 = G × Δh = 3 × (66 − 46) = 60kW となる。

選択肢ごとの解説

1. (1)適当でない。42kWは室内空気（60）とコイル出口（46）の差で計算した値で、室内の負荷に当たる。
2. (2)適当でない。57kWは外気（85）と混合空気（66）の差で計算した値である。
3. (3)適当。3kg/s × (66 − 46)kJ/kg(DA) = 60kWとなる。
4. (4)適当でない。75kWは外気（85）と室内空気（60）の差で計算した値で、外気負荷に当たる。
