湿り空気線図によるコイル冷却負荷の計算

正解

正解：(3) 44 kW

解き方

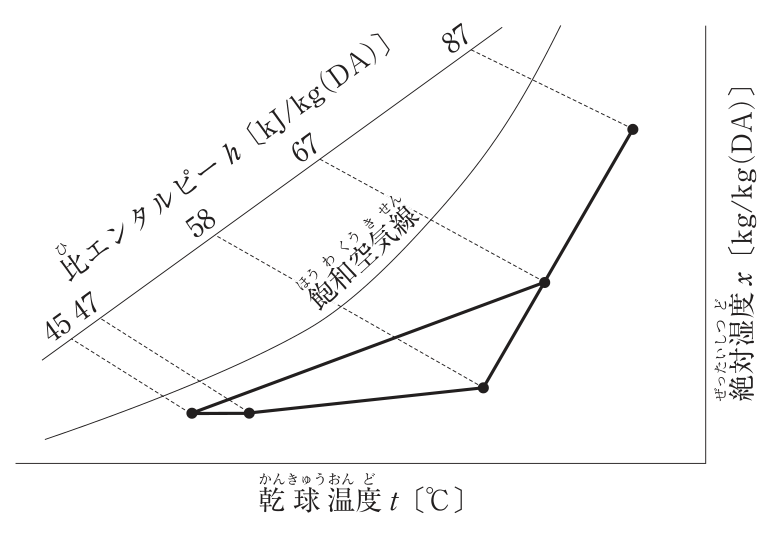

1. 図の状態点は、外気（h = 87）と室内空気（h = 58）を混合した点がh = 67、冷却コイル出口がh = 45、再熱後の送風がh = 47である。
2. 冷却コイルは混合空気（67kJ/kg(DA)）をコイル出口（45kJ/kg(DA)）まで冷却するので、比エンタルピー差は67 − 45 = 22kJ/kg(DA) である。
3. 質量流量は6,000m³/h × 1.2kg/m³ ÷ 3,600 s/h = 2.0kg/sであり、冷却負荷は2.0 × 22 = 44kWとなる。

選択肢ごとの解説

1. (1)適当でない。18kWは混合空気と室内空気の差（67 − 58 = 9kJ/kg(DA)）で計算した値であり、外気負荷に当たる。
2. (2)適当でない。26kWは室内空気とコイル出口の差（58 − 45 = 13kJ/kg(DA)）で計算した値である。
3. (3)適当。混合空気からコイル出口までの差22kJ/kg(DA) に質量流量2.0kg/sを乗じて44kWとなる。
4. (4)適当でない。84kWは外気とコイル出口の差（87 − 45 = 42kJ/kg(DA)）で計算した値であり、外気をそのまま冷却する場合の値である。
